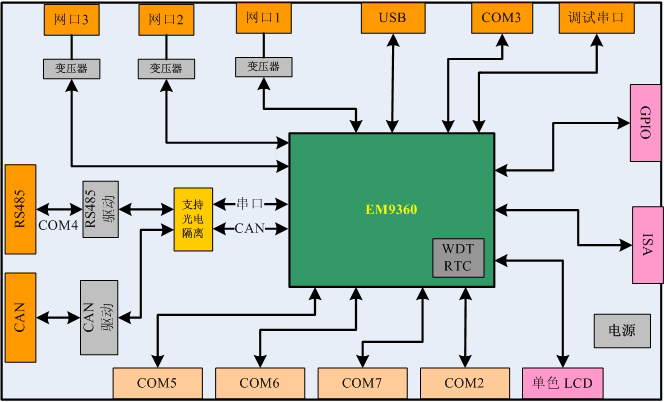

CPU單元

通訊接口配置

• 工業級32位ARM9 CPU AT91SAM9260
• CPU主頻：200MHz（400MHz可選）（EM9360）
• CPU主頻：200MHz（EM9360S）
• 64MB系統內存
• 256MB NAND FLASH（EM9360）
• 128MB NAND FLASH（EM9360S）
• USB接口支持U盤即插即用
• 實時時鐘RTC，具有掉電保護功能

• 3路10M/100M自適應快速以太網接口（EM9360）
• 2路10M/100M自適應快速以太網接口（EM9360S）
• 1路USB HOST接口，可直接支持U盤
• 1路USB Device接口
• 6路標準UART串口
  COM2，9線制TTL接口，一般用于連接GPRS/CDMA模塊
  COM3，3線制，RS232電平接口
  COM4，TTL接口，一般使用該端口作RS485擴展
  COM5-COM7，3線制，TTL接口
• 1路CAN總線接口（EM9360S不帶CAN接口）

顯示鍵盤單元

精簡ISA總線與DIO單元

• 專用LCD接口，直接支持各種低成本單色LCD，模擬彩色LCD
• 多種顯示格式，如128×64、320×240、240×128、192×64等
• 2種基于精簡ISA總線的4x4矩陣鍵盤，支持應用程序動態加載

• 精簡ISA擴展總線，支持2個獨立的外設擴展區域CS0#和CS1#
• 總線讀寫周期：500ns
• 12位GPIO，支持各位獨立操作并與多種擴展功能復用管腳
• 其中的GPIO0和GPIO2可分別作為時間同步脈沖PPS_IN和PPS_OUT
• GPIO2和GPIO3可作為獨立硬件中斷輸入，使外部中斷輸入達到3個

電源及模塊機械參數

基本軟件環境

• 供電電壓：+5V±5%
• 工作電流：400mA
• 工作溫度：-10℃至60℃，工業級（-40℃至80℃）可選
• 模塊外形尺寸：80mm×57mm
• 2個40芯堅固IDC雙排插針（0.1”）對稱分布于模塊的兩側

• 預裝Windows CE 5.0實時多任務操作系統 （EM9360）
• 預裝Windows CE 6.0實時多任務操作系統 （EM9360S）
• 提供相應SDK開發包，包括各種接口驅動程序API
• 支持eVC作為基本的應用程序開發環境
• 支持包括MFC在內的各種典型的Windows應用程序框架
• 支持以太網源碼調試
• 支持微軟的遠程調試工具對目標板的文件、注冊表、進程及線程的管理
• 對基于以太網、串口的各種TCP/IP網絡應用，支持標準WinSock用戶API
• 全面支持英創公司的Modbus通訊協議庫軟件（包括主控方及設備方）
• 提供典型應用參考程序源碼

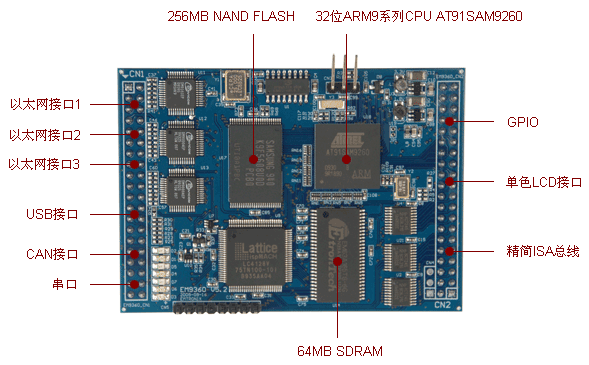

EM9360工控主板

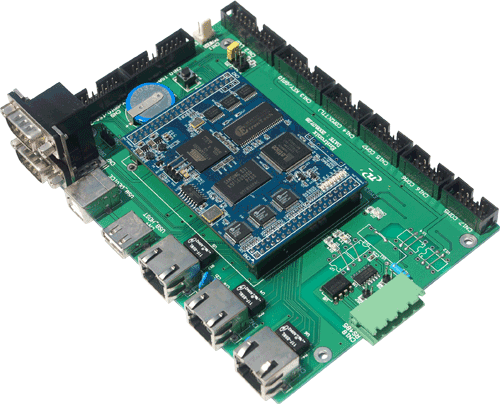

EM9360開發評估底板

        核心工控主板，用戶形成批量采購并應用于其最終產品的核心控制主板

        作用有二：(1)在物理上承載工控主板，并引出其所有的對外接口至相應的硬件接口或插座；(2)擴展了GPRS、RS485等功能單元，以便于用戶進行相關功能測試，同時為用戶設計自己的應用底板提供電路參考

WinCE正版授權

開發資料光盤

        微軟官方Windows CE正版授權

        提供完整的軟硬件開發資料。建議客戶在使用前先閱讀光盤中的《使用必讀》

以太網線

串口線

        連接工控主板和網絡路由器（集線器、交換機），用于系統調試維護以及開發以太網方面的功能

        連接工控主板和開發主機，用于系統調試維護

USB線

電源線

        連接工控主板和開發主機，用于系統調試維護，支持ActiveSync

        為板卡供電。其中紅線為+5V，黑線為地線。一般的+5V開關電源均可滿足需求，對需進行GPRS測試的情形，確保電源有3A的瞬時電流輸出

產品型號

簡要介紹

1+

10+

100+

EM9360

CPU主頻200MHz / 400MHz

￥830 / 片

￥710 / 片

￥600 / 片

EM9360S

雙網口 + WinCE 6.0

￥680 / 片

￥580 / 片

￥500 / 片

開發評估底板

可單獨采購該底板

￥140 / 片

套件名稱

套件價格

EM9360開發評估套件

￥930 / 套

EM9360S開發評估套件

￥780 / 套
