• 200MHz EP9315，ARM4VI指令系統

• 64MB系統內存

• 32MB NOR Flash，32MB NAND Flash

• 內置數學協處理器和圖形顯示加速器

• USB接口支持U盤即插即用

• 實時時鐘RTC，具有掉電保護功能

• 1路脈寬調制輸出，頻率范圍：0.5KHz–100KHz，占空比：0–100%

• 1路立體聲數字音頻輸入輸出，I2S格式

• 1路以太網接口

• 2路USB HOST接口，可直接支持U盤

• 4路標準UART串口（16C550兼容）
  COM1，RS232接口，一般用于調試維護用端口
  COM2，RS232/TTL接口，一般用作RS485擴展
  COM3，RS232接口（TTL接口可選）
  COM4，9線制TTL接口，一般用于連接GPRS/CDMA模塊

• 1路高速全雙工SPI，最高波特率7.4Mbps

• 標準IDE接口，可直接連接硬盤、CF等標準存儲單元

• 1路CAN總線接口（可選）

顯示鍵盤單元

精簡ISA總線

• 工業標準的TFT彩色LCD接口(RGB各6-bit + 同步時鐘信號)

• 典型顯示格式：320x240、640×480、800×480、800×600、1024×768等

• 直接支持4線制電阻觸摸屏

• 直接支持矩陣鍵盤輸入，缺省配置4×4，可軟件設置為8×8

• 支持USB標準鍵盤、USB鼠標

• TFT LCD LVDS接口（可選）

• 精簡ISA擴展總線，總線讀寫周期：320ns

• 1路獨立的外部中斷請求輸入

• 可直接連接英創公司的典型外設模塊，如AD模塊、數字IO模塊等

• 總線讀寫周期：500ns

數字控制單元

電源及模塊機械參數

• 16位方向可獨立設置的通用GPIO0-GPIO15（部分信號與ISA總線復用管腳）

• 8位專用數字輸入DIN0-DIN7、8位專用數字輸出DOUT0-DOUT7（與ISA總線復用管腳）

• 供電電壓：+5V±5%，工作電流：300mA

• 工作溫度：-10℃至 60℃；工業級(-40℃至 80℃)可選

• 模塊外形尺寸：98mm×71mm

• 2個40芯堅固IDC雙排插針(0.1”間距)

• 4個Ø3定位孔，保證模塊與底板的可靠連接

基本軟件環境

• 預裝Windows CE實時多任務操作系統

• 提供相應SDK開發包，包括各種接口驅動程序API

• 支持客戶直接使用eVC、VS2005、LabView等通用工具開發應用程序

• 支持包括MFC在內的各種典型的Windows應用程序框架

• 支持以太網源碼調試

• 支持微軟的遠程調試工具對目標板的文件、注冊表、進程及線程的管理

• 支持雙以太網口、雙CAN接口配置的網絡應用方案

• 提供典型應用參考程序源碼

EM9000

無

無

EM9000C

1個

無

EM9000D

1個

有

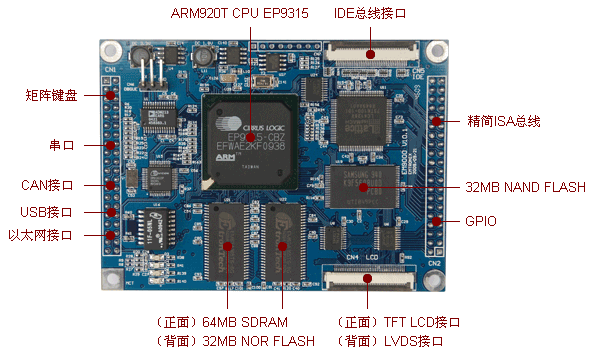

EM9000工控主板

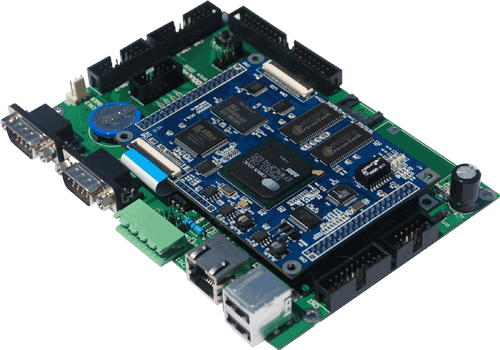

EM9000開發評估底板

        核心工控主板，用戶形成批量采購并應用于其最終產品的核心控制主板

        作用有二：(1)在物理上承載工控主板，并引出其所有的對外接口至相應的硬件接口或插座；(2)擴展了GPRS、RS485等功能單元，以便于用戶進行相關功能測試，同時為用戶設計自己的應用底板提供電路參考

ETA921 顯示轉換模塊

ETA923 LCD-VGA視頻轉換模塊

        通過扁平帶線與EM9000的TFT接口連接，用于連接各種不同類型的TFT LCD

        通過34芯雙排插針與ETA921轉換板連接，從而將視頻信號轉換為VGA方式，可以直接支持各種尺寸的VGA顯示器

WinCE正版授權

開發資料光盤

        微軟官方Windows CE正版授權

以太網線

串口線

        連接工控主板和網絡路由器（集線器、交換機），用于系統調試維護以及開發以太網方面的功能

        連接工控主板和開發主機，用于系統調試維護

USB線

電源線

        連接工控主板和開發主機，用于系統調試維護，支持ActiveSync

        為板卡供電。其中紅線為+5V，黑線為地線。一般的+5V開關電源均可滿足需求，對需進行GPRS測試的情形，確保電源有3A的瞬時電流輸出

產品型號

簡要介紹

1+

10+

100+

EM9000

標準版

￥980 / 片

￥920 / 片

￥860 / 片

EM9000B

EM9000 + LVDS

￥1050 / 片

￥980 / 片

￥910 / 片

EM9000C

EM9000 + CAN

￥1050 / 片

￥980 / 片

￥910 / 片

EM9000D

EM9000 + LVDS + CAN

￥1120 / 片

￥1050 / 片

￥980 / 片

套件名稱

套件價格

EM9000開發評估套件

￥1280 / 套

EM9000B開發評估套件

￥1350 / 套

EM9000C開發評估套件

￥1380 / 套

EM9000D開發評估套件

￥1450 / 套
