ETA303 MiniPCIe轉USB轉接模塊 | ETA301 GPRS/CDMA擴展模塊 | |
為了方便用戶快速評估2G/3G/4G應用，英創公司推出了2G/3G/4G網卡評估套件ETA303。市面上常見的2G/3G/4G模塊大多采用Mini PCIe接口，通訊接口為USB，ETA303實際上就是Mini PCIe轉USB接口的轉接板，并集成了必要的電源電路和SIM卡插座。
ETA303在設計時考慮要兼顧實用和方便評估，ETA303的正面是SIM卡插座，背面是Mini PCIe插座，用于連接3G模塊。ETA303的左右兩邊是兩排插針，用戶在設計自己的應用底板時，ETA303可作為一個“大器件”，直接插在用戶底板上使用，通過這兩組插針提供電氣連接和固定。我們同時提供了ETA303的原理圖和PCB，用戶也可將ETA303上的電路直接設計在自己的應用底板中。
點此閱讀：ETA303 MiniPCIe轉USB轉接模塊使用手冊
ETA303 MiniPCIe轉USB轉接模塊零售售價為：￥50 / 片 ETA303-2G(ETA303+M35)模塊零售售價為：￥150 / 片 ETA303-3G(ETA303+MU709S(WCDMA))模塊零售售價為：￥240 / 片 ETA303-4G(ETA303+ME3760)模塊零售售價為：￥390 / 片 |
ETA301是包含MC37i或EM323的GPRS/CDMA模塊，所有的信號通過兩排插針引出，客戶可將ETA301作為一個大的器件，直接插在自己的應用底板上，客戶僅需要做常規2.54mm間距插座的焊接，免去了焊接MC37i/EM323板對板連接器的麻煩。
為了方便ETA301的評估，我們針對ETA301做了一個轉接板ETA301S，ETA301直接插在ETA301S上。ETA301S保持了和ETA300一樣的外形尺寸及接口定義，與ETA300一樣，直接通過帶線連接到英創評估底板上，可以快速對ETA301進行評估。
ETA301 GPRS擴展模塊零售價為：￥270/片（包含MC37i）
ETA301S GPRS擴展模塊零售價為：￥280/片（含ETA301和MC37i）
| |
ETA300/ETA300C GPRS/CDMA擴展模塊 | ETA305 GPRS擴展模塊 | |

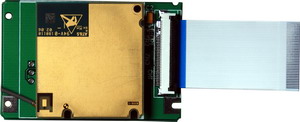

ETA300是包括西門子MC37i的外掛式GPRS擴展單元，直接通過帶線與英創評估底板相連。模塊主要實現對MC37i的電源管理、GPRS數據通訊、短信、語音通話等功能。
ETA300C是包括華為EM323的外掛式CDMA擴展單元，直接通過帶線與英創評估底板相連。模塊主要實現對EM323的電源管理、CDMA數據通訊、短信、語音通話等功能。能基本相同，兼容CM320的AT指令。硬件連接器接口和天線接口都和MC37i兼容，可以替換MC37i模塊，直接對接客戶外圍電路，方便客戶快速從GSM網絡轉換到CDMA網絡。
ETA300 GPRS擴展模塊零售價為：￥280 / 片（包含MC37i） ETA300C CDMA擴展模塊零售價為：￥330 / 片（包含EM323）
|
ETA305使用了低成本、小型化的GPRS模塊M590（M590E），與英創公司的另一款GPRS擴展模塊ETA300相比，ETA305具有更低的成本，更小的尺寸。M590采用雙排針形式與底板相連，與MC37i的B2B連接器相比，連接也更為方便和可靠。ETA305支持GPRS數據、短信業務，不支持語音通話功能。
點此閱讀：ETA305 GPRS模塊使用手冊
ETA305 GPRS模塊使用手冊零售價為：￥260 / 片（包含M590） | |
ETA302 MC37i轉MC39i接口轉換模塊 |
| |
ETA302是包含MC37i的GPRS模塊，它是在MC37i的基礎上增加一塊轉接板，使其成為與MC39i具有相同的外型尺寸和一致接口定義的模塊。對于原來使用MC39i的用戶，ETA302可直接替換MC39i，軟硬件均不用做任何修改。
點此閱讀：ETA302 MC37i轉MC39i接口轉換模塊使用手冊
ETA302 MC37i轉MC39i模塊零售價為：￥240 / 片（包含MC37i） |
