● SBC850產品介紹
SBC850應用底板，是一款針對常規工控應用需求設計的模塊化單板工控計算機。其主要特點是可以根據應用需求，靈活配置不同處理能力的CPU主板模塊、無線通訊模塊、以及工控接口模塊。SBC850單板計算機底板繼承了英創公司ESMARC EVB評估底板的技術特色，可支持英創公司ESMARC全系列的CPU主板，此外還具有以下技術特點：
● 應用底板可以使用DC5V或DC12V電源輸入，更加適用于整機集成
● 應用底板配置了常規標準接口：三種顯示接口（RGB/LVDS/VGA）、RJ45太網口、雙USB端口
● SFP光纖接口，支持SFP光纖模塊（1.25Gbps, 1310nm）
● LC接口，單模，雙光纖
● 14位3.81mm工控接口端子與內部不同接口驅動模塊相連，實現不同的工控接口，如RS485、RS232、CAN、繼電器、ADC/DAC等
● 作為可選功能，在SBC850上設計了基于I2C總線的5x5矩陣鍵盤口和一個獨立的高精度實時鐘(RX8025)

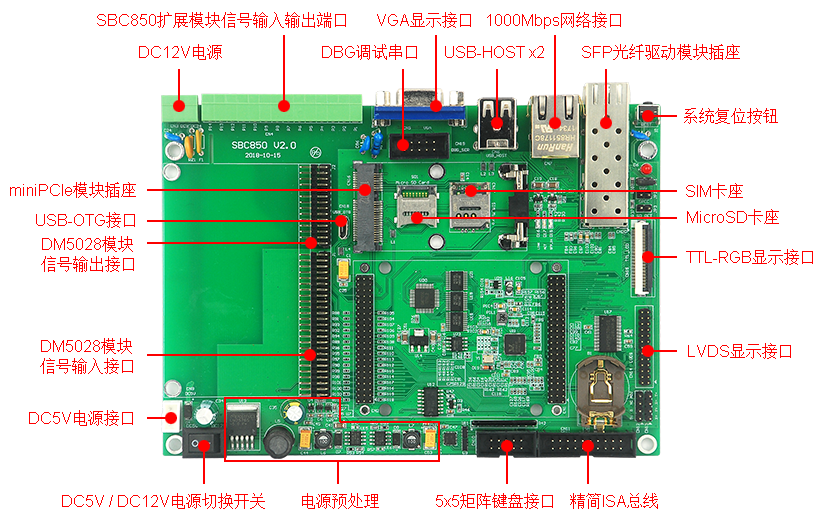

● 正面視圖
● 與主板以及功能模塊連接示意圖

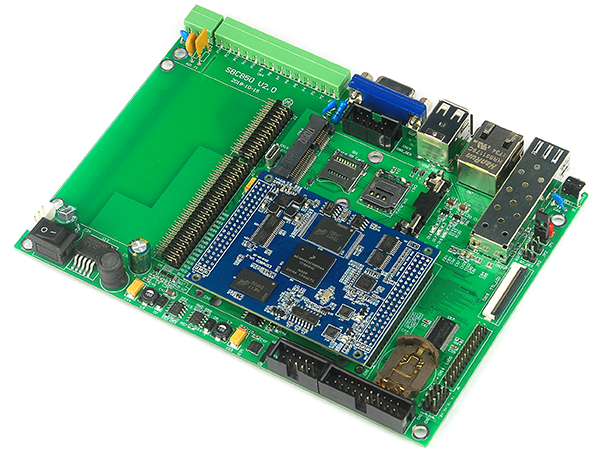

SBC850 + ESM6800
● 配套產品信息
可支持的主板（ESMARC規格：74mm×54mm）
| 主板型號 | 簡要介紹 |
| ESM7000系列 | 1GHz Cortex-A7雙核CPU i.MX7D，預裝WEC7 / Linux-4.9.11，支持千兆網+百兆網，高速ISA總線接口，低功耗 |
| ESM6800系列 | 528MHz Cortex-A7 CPU i.MX6UL，雙網口、雙CAN、12路UART串口，Linux-4.1.15操作系統，支持快速啟動，以低功耗、低成本為特色 |
| ESM928x | 454MHz ARM926ES-J CPU i.MX283 / i.MX287，預裝WinCE 6.0 / Linux-4.1.14，低成本 |
| ESM335x | 600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354，預裝WEC7 / Linux-4.1.6，雙百兆網 |
| ESM6802 | 800MHz / 1GHz Cortex-A9雙核CPU i.MX6DL，預裝WEC7 / Linux-4.1.15，千兆、百兆雙網口 |
已測試過的SFP模塊
| 型號 | 簡要介紹 |
華為（HUAWEI） SFP-GE-LX-SM1310 | 華為（HUAWEI）SFP-GE-LX-SM1310 企業級交換機千兆單模光模塊光纖模塊 |
EB-LINK SFP-GE-LX-SM1310-A | EB-LINK 兼容華三H3C SFP-GE-LX-SM1310-A千兆單模10KM光模塊 |
萬兆通光電 SFP-GE-LX-SM1310-A | 萬兆通光電 千兆SFP光模塊單模光纖模塊兼容華為華三SFP-GE-LX-SM1310-A 不帶DDM功能 |
飛耐特 SFP-GE-LX-SM1310-A | SFP光模塊,千兆單模 雙纖 1.25G,交換機光模塊 LC接口 帶DDM 兼容H3C SFP-GE-LX-SM1310-A 傳40KM公里 Tx1310nm |
可支持的無線通訊模塊（mini PCIe模塊）
| 模塊型號 | 簡要介紹 |
| 華為ME909S-821 | 全網通4G模塊 |
| 中興ME3630 | 全網通4G模塊 |
| 華為MU709s | 聯通WCDMA 3G模塊 |
| 中興MC2716 | 電信CDMA2000 3G模塊 |
| 移遠M26 | 移動、聯通GPRS模塊 |
可支持的工控I/O模塊（DM5028規格：80mm×50mm）
| 模塊型號 | 簡要介紹 |
| ETA104 | 全隔離多功能數采模塊，AD: 單端8通道/差分4通道/±2.5V/14-bit；RS232×3；RS485×2；IO×4 |
| ETA105 | 全隔離多功能數采模塊，AD: 單端8通道/0-4V/12-bit；RS232×1；RS485×1 |
| ETA416 | I2C接口擴展模塊，4路光電隔離數字輸入DI，2路繼電器觸點輸出，16路GPIO（3.3V電平） |
| ETA702 | 全隔離通訊驅動模塊，2路CAN + 2路RS485 + 1路RS232驅動模塊 |
| ETA4232 | 全隔離4路RS232驅動模塊 |
| ETA6485 | 全隔離6路RS485驅動模塊 |
● 功能結構圖

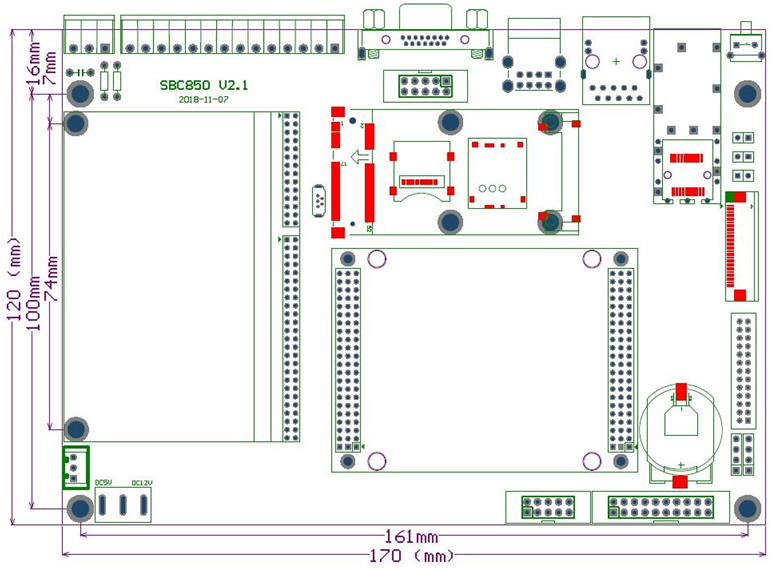

● 機械尺寸圖
