　　ESM6802是基于i.MX6DL的高性能工控主板，支持TTL、LVDS、HDMI三種顯示接口供用戶選擇。TTL顯示接口提供的是18bit 并行RGB數字信號，通常用于連接7"及以下小尺寸的TFT數字屏。大于7"的顯示屏，由于屏幕尺寸的增加，分辨率也相應的提高，為了保證顯示信號傳輸質量，超過7”的顯示屏通常使用LVDS接口。ESM6802提供的HDMI接口通常用于直接連接普通的電腦顯示器，支持1920×1080的全高清顯示，同時HDMI接口也可通過轉接線轉換成VGA或DVI接口，以方便的連接各種顯示器。

　　隨著顯示分辨率的增加，以1280×1024的顯示屏為例，其在60Hz刷新頻率下，像素時鐘達到了108MHz，這就要求顯示總線要有足夠快的傳輸速度。這類高分辨率顯示屏為了解決總線速度問題，推出了雙LVDS接口方案，即顯示數據由兩個LVDS通道同時傳輸，單路總線上的時鐘頻率就可直接降低一半到54MHz，時鐘頻率的降低增強了總線的抗干擾能力，也可適應更長的顯示連接線。

　　為了支持具有雙通道LVDS的顯示屏，我們在ESM6802原有單路LVDS的基礎上，對應增加了第二路LVDS信號，當連接單路LVDS顯示屏時，原來的信號定義保持不變，當連接雙通道LVDS顯示屏時，顯示數據就被分成兩路傳輸，與顯示屏對應的，一路傳輸寄像素數據，第二路傳輸偶像素數據， ESM6802 顯示接口配置為雙通道LVDS時，其信號說明如下：

　　ESM6802的顯示接口有三種配置可供用戶選擇，用戶在購買時需要說明支持那種顯示配置，ESM6802主板不同顯示接口配置的管腳復用情況如下表所示：(詳細說明請參考ESM680x工控主板數據手冊)

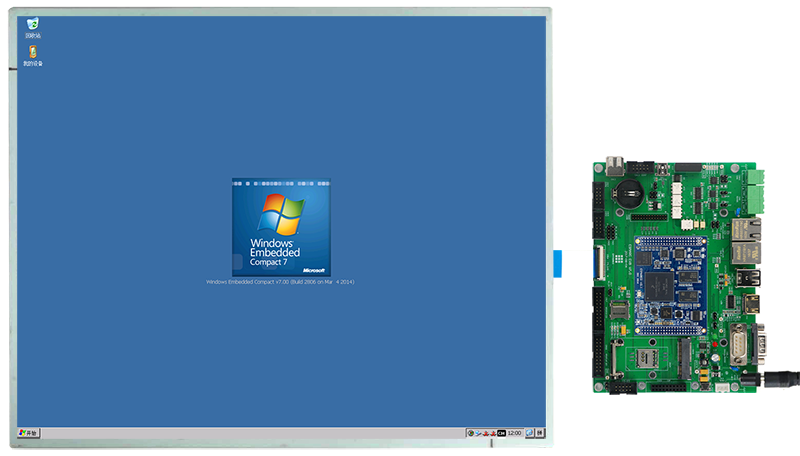

　　下圖是ESM6802連接19"雙通道LVDS顯示屏HSD190MEN6的效果圖，屏幕分辨率為1280×1024。
