SBC850 – 支持SFP光纖接口的應用底板
在當前的工業應用中，越來越多地使光纖作為以太網通訊連接的通訊線，相對于CAT電纜，光纖的主要優點如下：
● 相較于CAT電纜，成本更低
● 沒有電信號傳輸，通訊數據被干擾概率極低
● 沒有使用導體連接，不會受到電磁干擾
● 僅使用兩條光纖線，連接簡單方便
● 使用標準化的SFP模塊（圖1），更換維護簡單、方便
圖1 SFP光纖驅動模塊
英創公司的評估底板與應用底板，一直都使用RJ45作為以太網連接端口，CAT電纜作為以太網連接介質。為了適應光纖應用需求，英創公司在其SBC840應用底板的基礎上，增加了對標準對SFP光纖驅動模塊的支持，新的應用底板型號為SBC850。SBC850與SBC840應用底板接口資源高度一致，特別是保留了對DM5028工控IO驅動模塊的支持，使其可滿足多種工控應用需求。
SBC850應用底板可與英創公司任何一款雙網口ESMARC主板配合使用，構成完整的單板工控計算機系統。
SBC850單板計算機提供接口資源如下：
● 1路1000Mbps網絡接口，兼容100Mbps/10Mbps網絡
● 1路SFP模塊接口，支持1000Mbps光纖網絡
● 2路USB主控接口
● 1路USB OTG接口
● 支持CR2032紐扣電池作為主板RTC后備電池
● mini PCIe模塊插座，支持基于USB的GPRS / 3G / 4G / WiFi模塊
● 數字RGB LCD接口，支持4線電阻觸摸屏
● LVDS顯示接口，支持18bit顯示信號，支持4線電阻觸摸屏
● VGA顯示接口
● 精簡ISA總線接口
● 支持1個獨立高精度實時鐘RX8025T（可選）
● 支持5×5矩陣鍵盤接口（可選）
● DM5028工控IO驅動模塊接口
● DC5V/DC12V輸入電源可直接切換
SBC850應用底板結構如下圖所示：

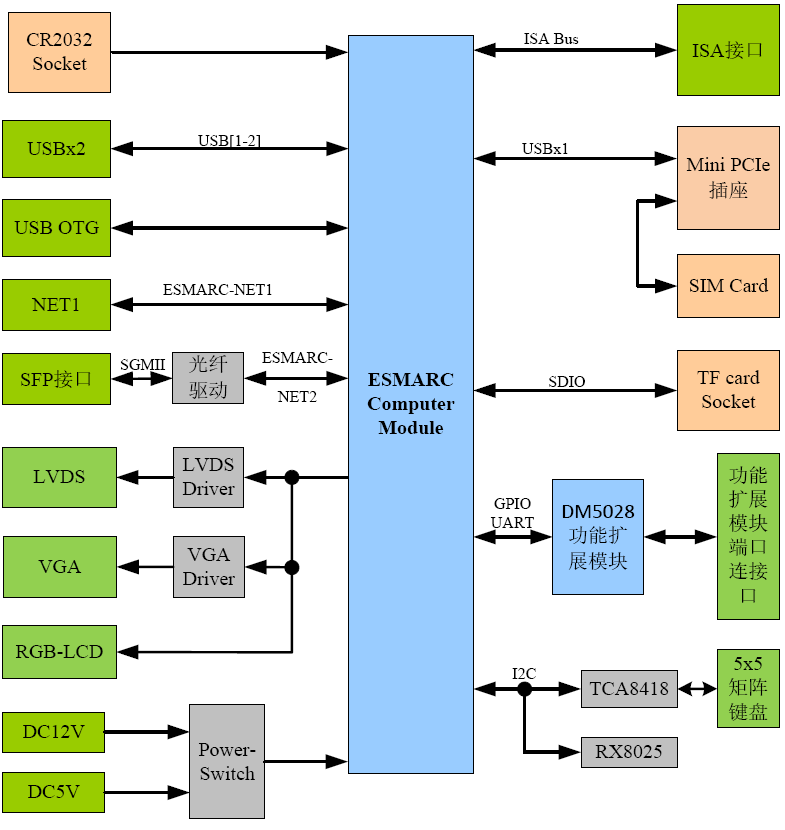

圖2 SBC850信號結構
SBC850應用底板接口說明：
圖3 SBC850端口
使用SBC850連接光纖時，需要ESMARC工控主板具備雙網絡接口，通過userinfo.txt配置系統網絡接口的IP等信息即可，無需針對光纖端口進行任何操作與配置，如同使用CAT網絡電纜線一樣。
SBC850的光纖接口特點如下：
● 支持1000Mbps光纖網接口，它不與100Mbps光纖網絡兼容，也不會實現光纖端口速率自動協商。
● 采用SFP光纖驅動模塊，其參數為采用1.25Gbps/1310nm。
● SFP光纖連接器使用LC型連接器（圖4）。
● 根據SFP模塊上的TX/RX標識符（圖5：▲尖向模塊外端，為TX信號；▲尖向模塊內端，為RX信號），連接SFP模塊的兩條光纖線應該交叉連接，即：SBC850端的SFP-TX連接到對方的SFP-RX；SBC850端的SFP-RX連接到對方SFP-TX。
● 可適用于英創公司所有具備雙網絡資源的工控主板，并使用網絡2接口作為光纖信號端口。
圖4 LC光纖連接器
圖5 SFP模塊上的RX/TX標識
在SBC850應用底板上，有三顆光纖接口狀態LED指示燈：
| 編號 | 顏色 | 功能 | 說明 |
| D15 | 紅色 | SFP-ON | SFP模擬插入應用底板指示燈 |
| D16 | 黃色 | SFP-Link | 光纖端口協商連接好指示燈 |
| D17 | 綠色 | SFP-ACT | 光纖端口數據通訊ACT指示燈 |

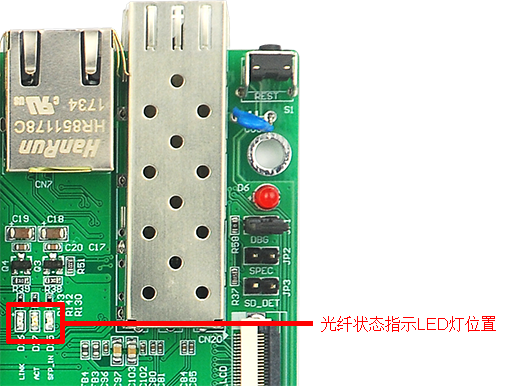

圖6 光纖接口的狀態指示LED燈在SBC850上的位置
可根據這三顆LED指示燈大概判斷光纖接口的基本狀態，如果用戶直接采用該應用底板安裝到機殼中應用于產品，可以使用塑料導光柱（圖7），將LED燈光引到機殼面板上。
圖7 塑料導光柱
SBC850連接好SFP模塊與光纖后：

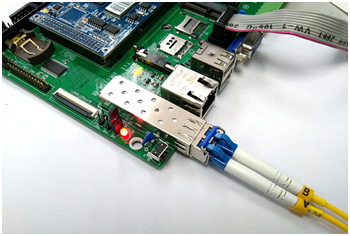

圖8 SBC850連接SFP光纖模塊
