精簡ISA總線接口是一種8-bit寬度的雙向并行擴展總線,其特點是地址數據分時復用8-bit總線,加上4條總線控制信號,即可實現對外部數據的快速讀寫。若再使能一條總線時鐘信號(共13條信號),就可實現高達10MB/s的數據傳輸。精簡ISA總線作為英創主板的特色功能之一,在ESM6802、ESM7000、ESM7100、ESM335x等多款型號中均有配置。
對精簡ISA總線接口的應用編程,將通過3個部分分別加以介紹。本文是第一部分,主要介紹ISA總線的訪問模式,以及最基本的總線數據讀寫。第二部分介紹由應用程序啟動基于DMA的數據塊讀寫。采用DMA方式實現數據庫讀寫,可有效降低CPU的負載率。第三部分介紹ISA擴展硬件觸發DMA數據傳輸的方法,該方法主要面向工業控制領域的高速數據采集。由于采用硬件觸發的DMA傳輸機制,使得前端的高速AD單元不再采用昂貴的高速SRAM做數據緩沖,從而使采集單元的成本大幅度下降。該方法可實現高達5MB/s(每秒5兆字節)以上的數據采集率。
ISA總線信號定義如下:
信號及說明 | PIN# | 信號及說明 | |
RESET_B,硬件復位 | 1 | 2 | ISA_ADVn,地址鎖存控制信號 |
ISA_AD0,地址數據總線,LSB | 3 | 4 | ISA_AD4,地址數據總線 |
ISA_AD1,地址數據總線 | 5 | 6 | ISA_AD5,地址數據總線 |
ISA_AD2,地址數據總線 | 7 | 8 | ISA_AD6,地址數據總線 |
ISA_AD3,地址數據總線 | 9 | 10 | ISA_AD7,地址數據總線,MSB |
MSLn,支持多模塊掛接總線 | 11 | 12 | ISA_WEn,數據寫控制信號 |
GPIO9,可選作為IRQ | 13 | 14 | ISA_RDn,數據讀控制信號 |
GPIO8,可選作為IRQ | 15 | 16 | ISA_CSn,片選控制信號 |
GPIO25,可選作為IRQ | 17 | 18 | VDD_5V0,+5V供電 |
GPIO24 / ISA_BCLK,同步時鐘ISA_BCLK | 19 | 20 | GND,電源信號地 |
本文以下部分,將以ESM7000 Linux平臺為例,介紹具體的編程方法。
ISA總線操作模式
精簡ISA總線的寬度只有8-bit,因此它的地址尋址范圍也只有8-bit,即0x00 – 0xFF。ISA總線的驅動程序支持應用程序使用不同的地址范圍,來區別不同的訪問類型。根據ISA地址可有如下6種類型:
模式 | offset | ISA總線操作 |
0 | 0x0000 … 0x00FF | 異步總線周期,CPU操作 |
1 | 0x1000 … 0x10FF | 異步總線周期,MemCpy方式DMA,固定端口地址 |
2 | 0x2000 … 0x20FF | 異步總線周期,外部信號觸發方式DMA,固定端口地址 |
3 | 0x3000 … 0x30FF | 同步總線周期,CPU操作,要求ISA端口地址16字節對齊 |
4 | 0x4000 … 0x40FF | 同步總線周期,MemCpy方式DMA,同步譯碼端口 |
5 | 0x5000 … 0x50FF | 同步總線周期,外部信號觸發方式DMA,同步譯碼端口 |
ISA總線的異步總線周期是指每個總線周期讀寫一個字節,只需用到ISA最基本的12條信號線;而同步總線周期則需要使用總線時鐘信號(共13條信號線),可實現一個總線周期讀寫4個字節。在《在英創工控主板上實現高速工控數據采集》一文中有對異步總線周期時序和同步總線周期時序較詳細的介紹。
由iMX7DSDMA(Smart DMA)控制器特性決定,ESM7000可支持的ISA總線操作類型如下:
模式 | offset | ISA總線讀操作 |
0 | 0x0000 … 0x00FF | 異步總線周期,CPU讀,inc僅對本模式有效 |
3 | 0x3000 … 0x30FF | 同步總線周期,CPU讀,要求ISA端口地址16字節對齊 |
4 | 0x4000 … 0x40FF | 同步總線周期,MemCpy方式DMA讀,同步譯碼端口 |
5 | 0x5000 … 0x50FF | 同步總線周期,外部信號觸發方式DMA讀,同步譯碼端口 |
模式 | offset | ISA總線寫操作 |
0 | 0x0000 … 0x00FF | 異步總線周期,CPU寫,inc僅對本模式有效 |
3 | 0x3000 … 0x30FF | 同步總線周期,CPU寫,要求ISA端口地址16字節對齊 |
4 | 0x4000 … 0x40FF | 同步總線周期,MemCpy方式DMA寫,同步譯碼端口 |
同步總線周期主要用于數據的高速傳送,因此采用固定數據端口。數據端口的譯碼則采用直接識別同步總線周期的方法,而不再采用對總線地址譯碼的方法。異步總線周期則主要用于擴展電路單元內各寄存器的控制。
采用DMA進行ISA總線數據傳送的目的,是為了降低高速傳送大量數據時的CPU開銷,使系統在進行高速數據采集的同時,還能進行其他的必要操作。MemCpy方式的DMA是指軟件線程啟動DMA,然后該線程掛起等待DMA操作完成。在多線程環境中,其他線程即可在DMA執行過程中得以并行運行。MemCpy方式DMA的具體情況將在《精簡ISA總線編程– Part 2》中介紹。硬件觸發DMA,為低成本實現高速數據采集提供了技術手段,將在《精簡ISA總線編程– Part 3》中介紹相關的采集時序和程序實現。
表格中的offset項,是指在程序設計中使用的數據結構struct isa_transfer的成員,其結構如下:
structisa_transfer { void *rx_buf; /* != NULL: buffer for bus read */ void *tx_buf; /* != NULL: buffer for bus write */ unsigned len; /* buffer length in byte */ unsigned offset; /* offset,port address on isa bus */ unsigned inc; /* = 0: fixed offset, = 1: offset+1 after r/w */ };
每一個總線周期的操作只能是讀或寫,因此在isa_transfer結構中只能有一個buffer指針不為NULL。
ISA總線訪問API
對ISA總線硬件端口的基本訪問方法,包含在isa_api_v3.cpp文件中,如下所示:
#include<fcntl.h> #include<stdio.h> #include<stdlib.h> #include<string.h> #include<sys/mman.h> #include<unistd.h> #include"em335x_drivers.h" unsignedchar *isa_base = NULL; unsignedintmap_size = 4096; // return >= 0: return file handle // return < 0: return failed code intisa_open() { intfd; fd = open("/dev/em_isa", O_RDWR); if(fd< 0) { returnfd; } isa_base = (unsignedchar*)mmap(0,map_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0); if (isa_base == MAP_FAILED) { printf("%s mmap failed\n", __func__); isa_base = NULL; close(fd); return -1; } returnfd; } intisa_close(intfd) { if(isa_base != NULL) { munmap(isa_base, map_size); isa_base = NULL; } returnclose(fd); } // offset: port address in isa bus unsignedcharisa_read(intfd, unsignedint offset) { unsignedcharval_b; int rc; offset&= 0xff; if(isa_base != NULL) { unsignedshortintval_w; val_w = *((unsignedshortint*)(isa_base + (offset << 1))); val_b = (unsignedchar)(val_w& 0xff); returnval_b; } val_b = offset; rc = read(fd, &val_b, sizeof(unsignedchar)); if(rc< 0) { // read error printf("%s failed %d\n", __func__, rc); } returnval_b; } // offset: port address in isa bus voidisa_write(intfd, unsignedint offset, unsignedcharval_b) { unsignedshortintval_w; int rc; offset&= 0xff; if(isa_base != NULL) { val_w = val_b; *((unsignedshortint*)(isa_base + (offset << 1))) = val_w; return; } val_w = ((offset & 0xff) << 8) | val_b; rc = write(fd, &val_w, sizeof(unsignedshortint)); if(rc< 0) { // read error printf("%s failed %d\n", __func__, rc); } } // offset: port address in isa bus unsignedshortintisa_read16(intfd, unsignedint offset) { unsignedshortintval_w; int rc; // 2-byte alignment is required for offset offset&= 0xfe; if(isa_base != NULL) { unsignedintval; val = *((unsignedint*)(isa_base + (offset << 1))); val_w = (unsignedshortint)((val>> 8) | (val& 0x00ff)); returnval_w; } val_w = (unsignedshortint)offset; rc = read(fd, &val_w, sizeof(unsignedshortint)); if(rc< 0) { // read error printf("%s failed %d\n", __func__, rc); } returnval_w; } // offset: port address in isa bus voidisa_write16(intfd, unsignedint offset, unsignedshortintval_w) { unsignedintval; intrc; // 2-byte alignment is required for offset offset&= 0xfe; if(isa_base != NULL) { val = val_w; val = ((val<< 8) & 0x00ff0000) | (val& 0x000000ff); *((unsignedint*)(isa_base + (offset << 1))) = val; return; } val = (offset << 16) | val_w; rc = write(fd, &val, sizeof(unsignedint)); if(rc< 0) { // read error printf("%s failed %d\n", __func__, rc); } } intisa_read_buf(intfd, structisa_transfer *tp) { int rc; rc = read(fd, tp, sizeof(structisa_transfer)); if(rc< 0) { // read error printf("%s failed %d\n", __func__, rc); } returnrc; } intisa_write_buf(intfd, structisa_transfer *tp) { int rc; rc = write(fd, tp, sizeof(structisa_transfer)); if(rc< 0) { // read error printf("%s failed %d\n", __func__, rc); } returnrc; }
函數isa_open(..)和isa_close(..)是打開關閉ISA驅動的設備節點。為了提高應用程序訪問ISA硬件寄存器的速度,ISA驅動實現了mmap功能,使isa_read(..)、isa_write(..)、isa_read16(..)和isa_write16(..)這4個函數可在用戶空間直接操作ISA總線上的硬件寄存器,大大提高了代碼的執行速度。注意若在多個線程中均有調用isa_api_v3.cpp的函數時,需要加互斥鎖,保證對硬件資源操作的完整性。
CPU字節/字讀寫

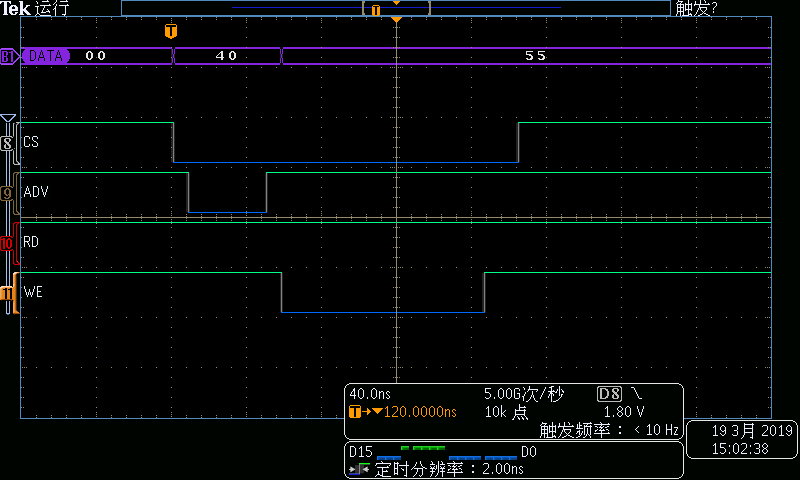

函數isa_write(fd, 0x40, 0x55)是向地址為0x40的寄存器寫入單個字節0x55,對應的總線時序為:
時序圖顯示了8位總線的地址/數據復用,地址需利用ADV#信號鎖存。

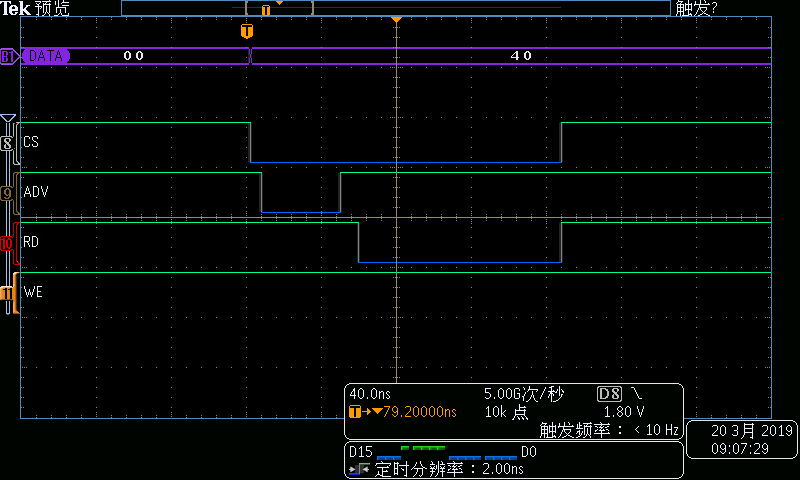

函數isa_read(fd, 0x40)是從地址為0x40的寄存器讀取單個字節,對應的總線時序為:
在上述時序中,ISA總線懸空,沒有接具體的外圍設備,因此由于分布電容的作用,在數據時段總線繼續保持前面輸出的地址0x40,讀取的數據也會是0x40。若此時有外圍設備輸出數據至總線上,該數據則會被系統讀取。

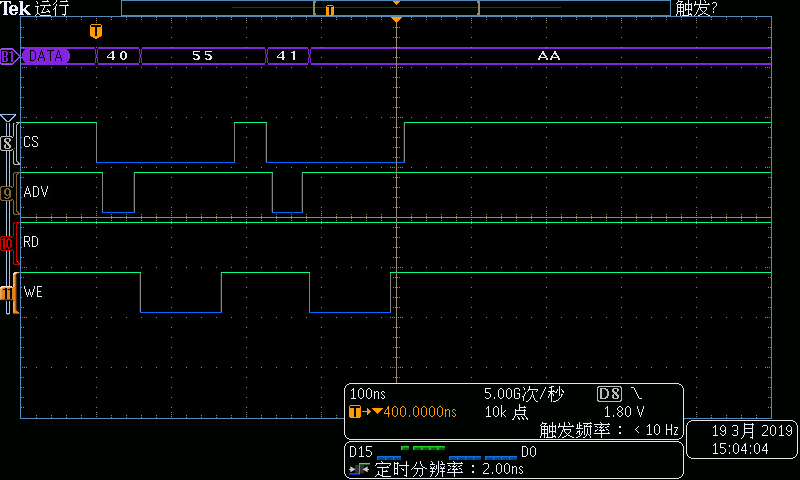

函數isa_write16(fd, 0x40, 0xaa55)是向地址為0x40的字寄存器寫入16-bit字0xaa55,對應的總線時序為:
從時序圖可見,16-bit數據寫被分成兩個連續的總線周期,其中低位字節0x55寫入地址0x40寄存器,高位字節0xaa寫入地址0x41寄存器。為了盡可能縮短2個周期的間隔,要求地址必須是偶對齊。
函數isa_read16(fd, 0x40)是從地址為0x40的字寄存器讀取16-bit字,對應的總線時序為:
同樣由于懸空總線的分布電容的作用,讀取的數據會是0x4140。
CPU數據塊讀寫
為了提高數據傳輸速度,對數據塊操作,推薦采用同步總線周期。在ESM7000 Linux版本中,每個同步總線周期可傳送4個字節。為了進一步加快數據塊的傳送,在驅動中使用了ARMv7的匯編塊指令來支持16字節以上的數據傳輸。因此強烈建議數據塊傳輸長度選擇為16字節的整倍數,其數據端口占用16個ISA地址,即只對高4位地址譯碼。
進行數據塊讀寫需要用到structisa_transfer傳遞相關參數。以下是執行32字節數據塊寫的代碼,寫入地址為0x3040。順序的數據可方便時序的觀察。
unsignedchargbuf[64 * 1024]; unsignedint i, value; structisa_transfer t; unsignedchar *pBuf8; // write data block memset(&t, 0, sizeof(structisa_transfer)); t.offset = 0x3040; t.len = 32; t.tx_buf = gbuf; // fill data value = 0x55; // initial value pBuf8 = (unsignedchar*)t.tx_buf; for(i = 0; i<t.len; i++){ *pBuf8 = (unsignedchar)(value + i); pBuf8++; } isa_write_buf(fd, &t);

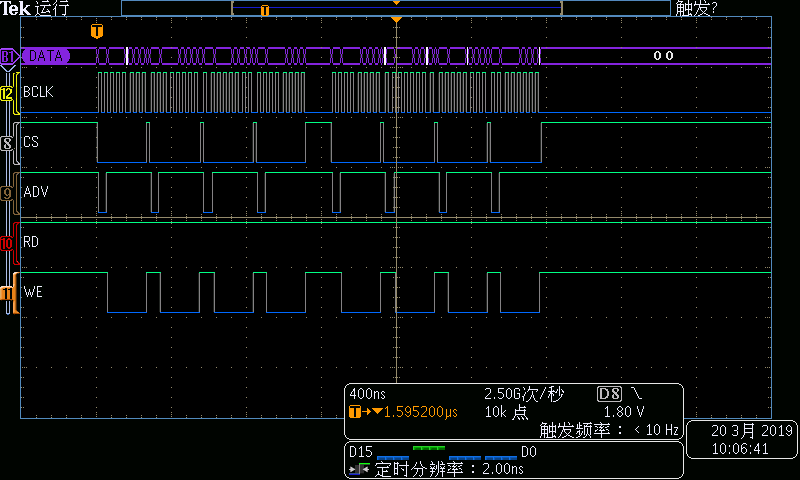

對應的總線時序說明如下:

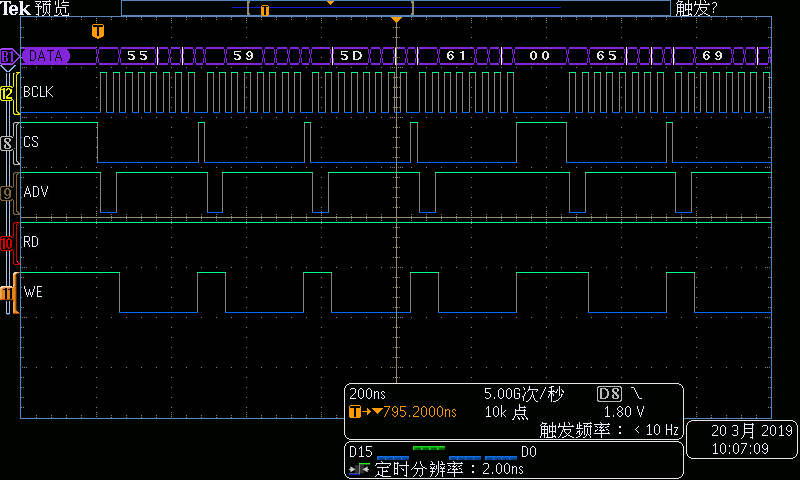

上圖可見,32個字節分成了8個總線周期完成,大致的總線速率為13MB/s。展開上述時序可看到:

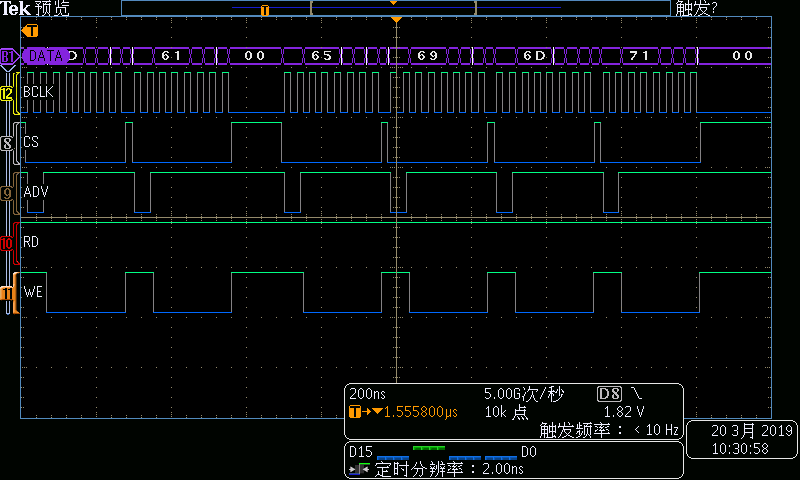

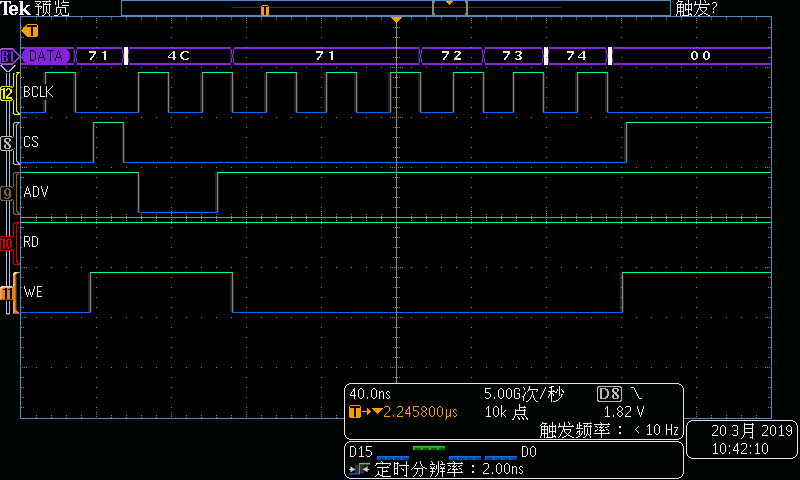

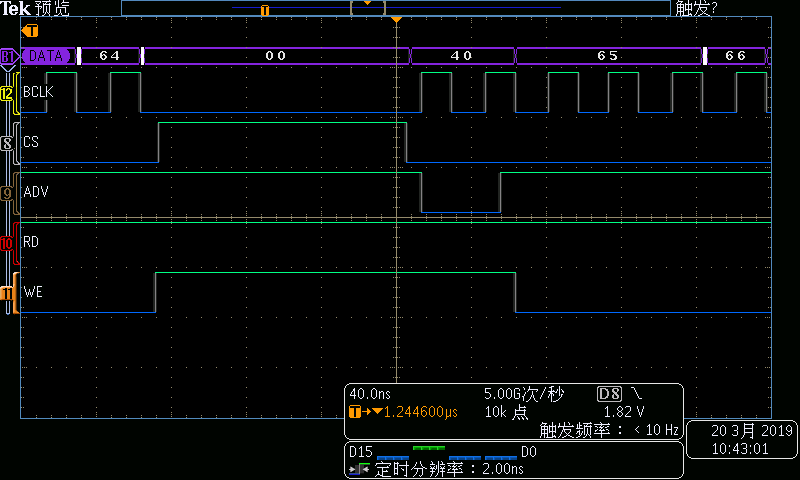

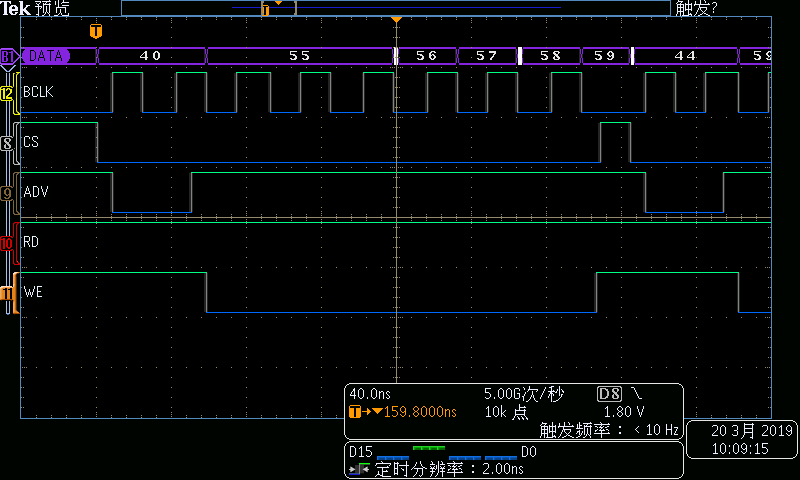

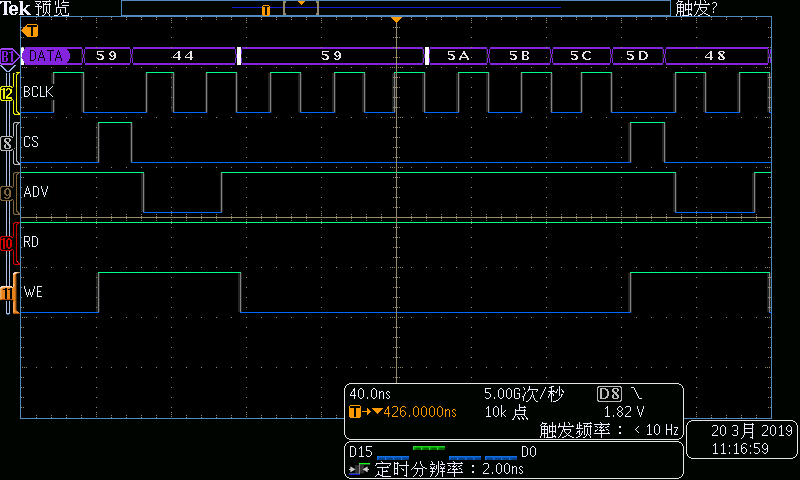

總線上的數據0x55、0x59、…... 0x6D、0x71是每個總線周期CPU送出的第一個數據,保持3個時鐘節拍,所以可在示波器中顯示出來。進一步展開可看到:
ISA擴展單元可根據上述時序來支持高速的同步總線周期讀寫邏輯電路,其要點包括:
● 每個周期的第一個BCLK下降沿ADV#有效,標志同步周期的開始,之后連續7個BCLK下降沿后同步周期結束。
● 第一個總線周期地址為輸入地址,之后每個總線周期的地址+4,按16模循環。因此要求數據端口占用16個ISA地址。
● BCLK頻率30MHz,從第5個上升沿開始鎖存數據,連續4個數據。沒有BCLK時輸出的數據沒有意義,不影響正常的數據傳輸。
以上是對精簡ISA總線基本讀寫的介紹,有興趣的客戶可與英創公司技術聯系,索取測試代碼源碼。技術支持郵箱:support@emtronix.com。
