ESM6802主板支持多路網絡視頻監控
我們已經介紹過在ESM7100主板上支持多路模擬攝像頭的方案，詳細資料可以參考《Linux主板多通道視頻采集方案》。在很多工業現場中還會使用到網絡攝像頭，它的優點是可以通過網絡獲取數據，沒有距離的限制，只需要提供一個常用的普通網絡接口就可以進行通訊，非常靈活。但是網絡攝像頭傳輸?shù)臄?shù)據都是通過了編碼（現在常見格式有 H.264、MPEG-4、MJPEG）的，在接收到數據后，如果要在主板上進行處理和顯示，就需要對數據進行解碼。實現解碼功能需要硬件的支持，依靠軟件解碼會消耗大量的CPU資源，而且性能也不理想，所以如果要連接網絡攝像頭，就只能夠使用擁有硬件編解碼功能的ESM6802這一款核心板。
ESM6802的處理器為雙核Crotex-A9，主頻1GHz的i.MX6DL，CPU內部集成了一個擁有編解碼功能的VPU（Video Processing Unit），通過VPU進行解碼不會消耗過多的CPU資源，而ESM6802內部的VPU可以支持多種格式的解碼，包括了常見的H.264、MPEG-4、MJPEG等格式，能夠支持的最大分辨率為1920x1088，同時最多可以處理4路攝像頭的數據。下面我們就以ESM6802為例，介紹如何使用在Qt界面中顯示網絡攝像頭的數據。
軟件上同樣還是使用gstreamer和Qt來實現，ESM6802的文件系統中已經集成了gstreamer和Qt5.8相關的庫和工具，并且包含了處理網絡攝像頭通訊協議rtsp和操作VPU編解碼的插件，而gstreamer能夠支持多種圖形系統包括Qt。所以利用gstreame能夠快速方便的獲取網絡攝像頭的數據并顯示到Qt界面中，關于gstreamer的詳細介紹，可以參考網站https://gstreamer.freedesktop.org/documentation/index.html?gi-language=c。
考慮到部分客戶可能對gstreamer不熟悉，英創公司在gstreamer提供的API函數基礎上重新封裝了一層，通過庫文件libemgst.so提供三個API函數和一個包含網絡攝像頭信息的結構體變量，利用這三個API函數，客戶就可以將視頻數據顯示在Qt實現的界面上，而不需要使用代碼對gstreamer單獨進行操作，客戶可以專注于Qt程序的開發。下面就詳細介紹libemgst.so的三個API函數和結構體變量：
/**
* 初始化gstreamer
*
* 本函數在C的main函數中調用，將會初始化gstreamer庫
*
* 參數說明：
* 使用main函數的兩個參數填入，gstramer初始化時需要讀取main函數的兩個參數
*
* 返回值說明：
* 無返回值
*
*/
void init_emgst(int argc, char **argv);
/**
* 包含網絡攝像頭設備信息的結構體
* 訪問網絡攝像頭需要有ip地址，用戶名和密碼。如果是播放錄像文件，還需要填入
* 錄像文件的地址，如果是播放實時數據，路徑填寫為NULL即可。
*
* 參數說明：
* ip：指向網絡攝像頭ip地址的指針
* user：指向網絡攝像頭的用戶名的指針
* passwd:指向網絡攝像頭密碼的指針
* file：指向錄像文件路徑的指針，如果播放實時圖像，賦值為NULL
*
*/
typedefstruct _Rtsp_config {
char *ip;
char *user;
char *passwd;
char *file;
} Rtsp_config;
/**
* 配置gstreamer，并顯示到指定Qt窗口
*
* 函數會配置gstreamer，顯示多個網絡攝像頭的數據到xwinid所指定的窗口，窗口的大
* 小通過參數width和height來確定，而網絡攝像頭的信息由指針rtsp_config傳入，listsize
* 指定同時顯示的通道數量。因為要動態建立網絡攝像頭的連接，函數不會退出，所以
* 需要在線程中調用。
*
* 參數說明：
* xwinid：Qt窗口的id號，每一個窗口類中都包含這個成員變量。
* width：顯示視頻數據所使用的窗口控件的寬度，單位pixel
* height：顯示視頻數據所使用的窗口控件的高度，單位pixel
*rtsp_config：指向設備信息結構體的指針，通常是一組包含設備信息的結構體指針。
* 詳細解釋可以查看對結構體Rtsp_config的說明
* listsize：顯示的視頻通道數最多支持同時顯示4路。支持1，2，4這三個值，函數會按
* 照固定模式對顯示進行排列
*
* 返回值說明：
* 0表示正常退出gstreamer
* -1 表示填入?yún)?shù)出現錯誤，啟動gstreamer失敗
*
*/
int config_emrtsp(unsignedint xwinid, int width,int height, Rtsp_config *rtsp_config, int listsize);
/**
* 關閉gstreamer，釋放資源
*
* 函數會關閉gstreamer輸出，并釋放相關資源
*
* 返回值說明：
* 無返回值
*
*/
void release_emrtsp(void); init_emgst函數進行g(shù)streamer的初始化，在啟動gstreamer功能之前需要調用一次，客戶配合Qt使用時在main函數中調用即可：
int main(int argc, char *argv[])
{
//初始化英創主板gstreamer功能
init_emgst(argc, argv);
//Qt窗口初始化，由QtCreator自動生成
QApplicationa(argc, argv);
MainWindow w;
w.show();
return a.exec();
} config_emrtsp函數會配置并啟動gstreamer，要將網絡攝像頭的數據顯示在指定的窗口中，客戶只要得到用來顯示視頻的窗口控件的id就可以了，在每一個Qt窗口控件類中都有對應的成員變量，可以很簡單的獲取到。通過rtsp_config填入網絡攝像頭的信息，包含網絡攝像頭的ip，用戶名，密碼和錄像文件路徑，如果只是播放實時圖像，錄像文件路徑填為NULL就行了，函數會動態監測網絡攝像頭的連接，只有當播放完成才會退出，比如錄像文件播放完畢或者手動關閉的情況，所以建議在線程中調用函數config_emrtsp。和網絡攝像頭的連接建立后，ESM6802主板會根據網絡攝像頭的編碼格式自行選擇合適的解碼方式，不需要客戶做任何設置，網絡攝像頭常用的H.264、MPEG-4、MJPEG編碼格式都可以支持。

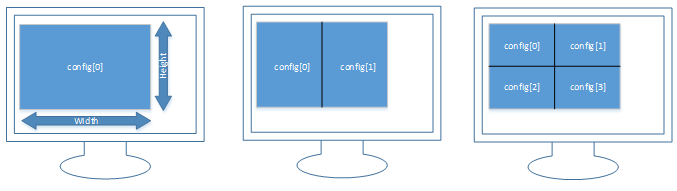

config_emrtsp函數會根據width和height的值自動分配顯示區域，listsize指定同時顯示的通道數，支持的值為1、2、4，顯示的方式如下圖：
視頻數據顯示排列方式
函數調用后gstreamer會將對應通道數的視頻顯示在指定的Qt窗口控件中，每一個區域所顯示的網絡攝像頭數據是通過結構體指針rtsp_config指定的，下面是部分參考代碼，創建了一個線程，通過一個按鈕啟動，把將graphicsView控件的id傳給gstreamer，并顯示設置的網絡攝像頭數據：
//派生一個Qt線程類，用獲取config_emrtsp函數的參數，并在線程中啟動
class Rtsp_pThread :public QThread
{
Q_OBJECT
public:
void run();
//窗口控件的寬度
int width;
//窗口控件的高度
int height;
//顯示的通道數量
int num_of_chan;
//窗口控件ID
WIdxwinid;
//包含網絡攝像頭信息的結構體指針
Rtsp_config *rtsp_config;
};
void MainWindow::on_confirm_released()
{
//初始化結構體指針
rtsp_config = (Rtsp_config*)malloc(max_chan*sizeof(Rtsp_config));
//填入每一路網絡攝像頭的ip，用戶名和密碼，因為不是播放錄像文件，所以file一項填寫的NULL。示例是顯示了四路網絡攝像頭的數據，因為都是訪問的同一個攝像頭，所以填寫的信息是一致的
for(i=0; i<max_chan; i++){
//網絡攝像頭的ip地址
(rtsp_config+i)->ip = (char*)malloc(20*sizeof(char));
sprintf((rtsp_config+i)->ip, "192.168.201.84");
//網絡攝像頭的用戶名
(rtsp_config+i)->user = (char*)malloc(20*sizeof(char));
sprintf((rtsp_config+i)->user, "admin");
//網絡攝像頭的密碼
(rtsp_config+i)->passwd = (char*)malloc(20*sizeof(char));
sprintf((rtsp_config+i)->passwd, "******");
(rtsp_config+i)->file = NULL;
}
//將顯示區域的寬度，高度和等信息值賦給線程類的成員變量
rtsp_thread.width = ui->graphicsView->width();
rtsp_thread.height = ui->graphicsView->height();
rtsp_thread.num_of_chan = max_chan;
rtsp_thread.rtsp_config = rtsp_config;
//啟動線程
rtsp_thread.start();
}
void Rtsp_pThread::run()
{
//在線程中調用函數config_emrtsp，啟動顯示
config_emrtsp(xwinid, width, height, rtsp_config, num_of_chan);
}
release_emgst函數會停止gstreamer輸出，并釋放資源，在程序退出或者需要切換顯示的時候調用，下面的代碼是通過檢測Qt按鈕控件的點擊事件，關閉顯示：
void MainWindow::on_setting_released()
{
int i;
//停止顯示，并釋放相關資源
release_emrtsp();
//退出線程
rtsp_thread.quit();

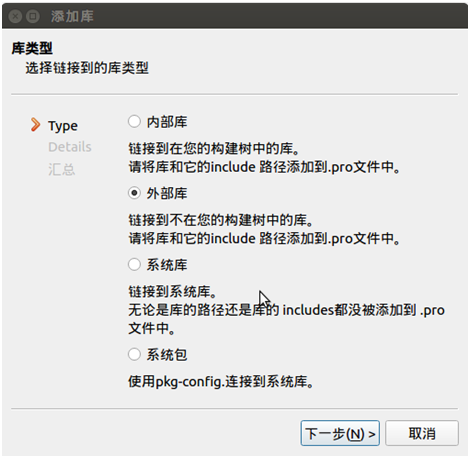

} 庫文件libemgst.so已經預裝在ESM6802主板的文件系統中了，客戶不需要針對主板再做任何設置。在開發程序的時候，Qt工程中需要將英創公司提供的emgst.h頭文件和libemgst.so庫文件添加進去。頭文件添加的方法十分簡單，增加一個新的頭文件即可。關于外部庫的添加，Qt的開發工具QtCreator提供了非常簡便的方法，客戶只需要將libemgst.so拷貝到工程目錄下，然后在QtCreator中的項目欄用鼠標右鍵單擊工程，選擇添加庫（外部庫），如下圖：
添加庫操作界面

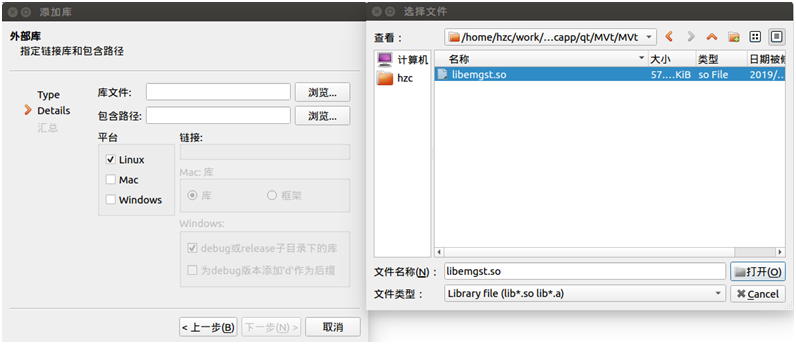

選擇外部庫后，點擊下一步，按照下圖設置，在庫文件一欄中選擇到工程下的libemgst.so文件，如下圖：
選擇庫文件

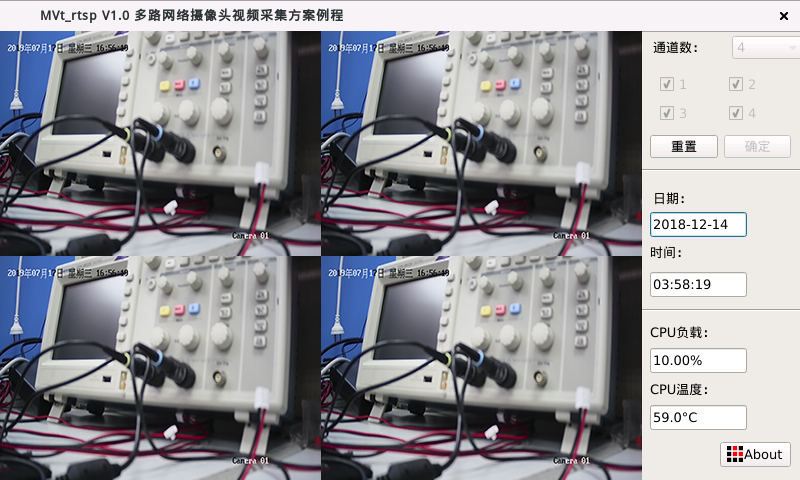

這樣就完成了外部庫的設置，客戶可以在代碼中調用libemgst.so提供的API函數了。英創公司提供了一個通過按鈕切換顯示視頻通道數的例程，效果如下：
通過這種方式，英創公司希望能夠幫助客戶縮短開發周期，讓客戶可以專注于Qt程序的開發，而不用花時間去學習并在代碼中設置gstreamer。對于例程感興趣的客戶可以和工程師聯系，索取相關代碼。
