轉換精簡ISA總線為16bit總線接口
為了減少精簡ISA總線的信號管腳數量，英創工控主板（ESM335x、ESM7000、ESM6802等）的精簡ISA總線采取了地址數據時分復用的方式，總線的寬度為8-bit，總線周期在200ns內，這樣支持10MB/s的數據率。在客戶的某些應用場合，總線接口是獨立的地址總線和數據總線，總線寬度則為16-bit。為了支持客戶已有設計保持不變，需要把精簡ISA總線轉換為16-bit的總線格式，本文將介紹相應的轉換電路及對應的操作代碼。
轉換的基本思路是使用兩個寄存器做地址寄存器，提供16-bit的地址總線，另外再使用兩個寄存器作為數據寄存器。軟件對轉換過程的數據緩存是完全透明的。

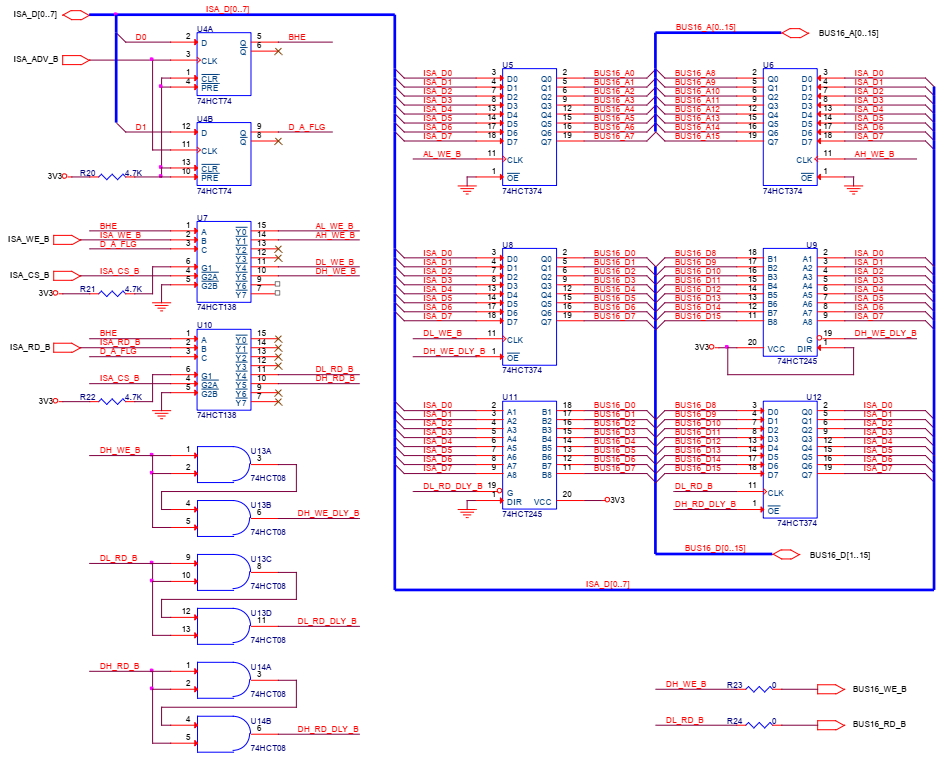

轉換電路
在下面的電路中，精簡ISA總線的地址A0高低分別表示16-bit地址或數據的高位字節和低位字節，譯碼信號為BHE；而精簡ISA總線的地址A1的高低分別表示16-bit數據讀寫周期和16-bit地址寫周期，譯碼信號為D_A_FLG。
采用74‘s系列經典器件來實現總線的轉換，可幫組理解轉換的技術要點。在實際應用中，把這部分電路用FPGA或CPLD來實現會更加簡便。
電路圖中信號名稱帶“#”或“_B”后綴的，表示信號是低電平有效。
放大各個部分電路。
譯碼部分：

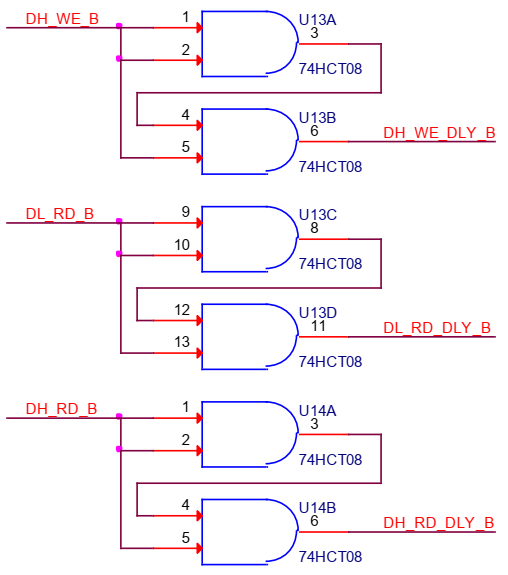

延時展寬部分。在FPGA或CPLD中，也可采用其它電路獲得更好的效果：

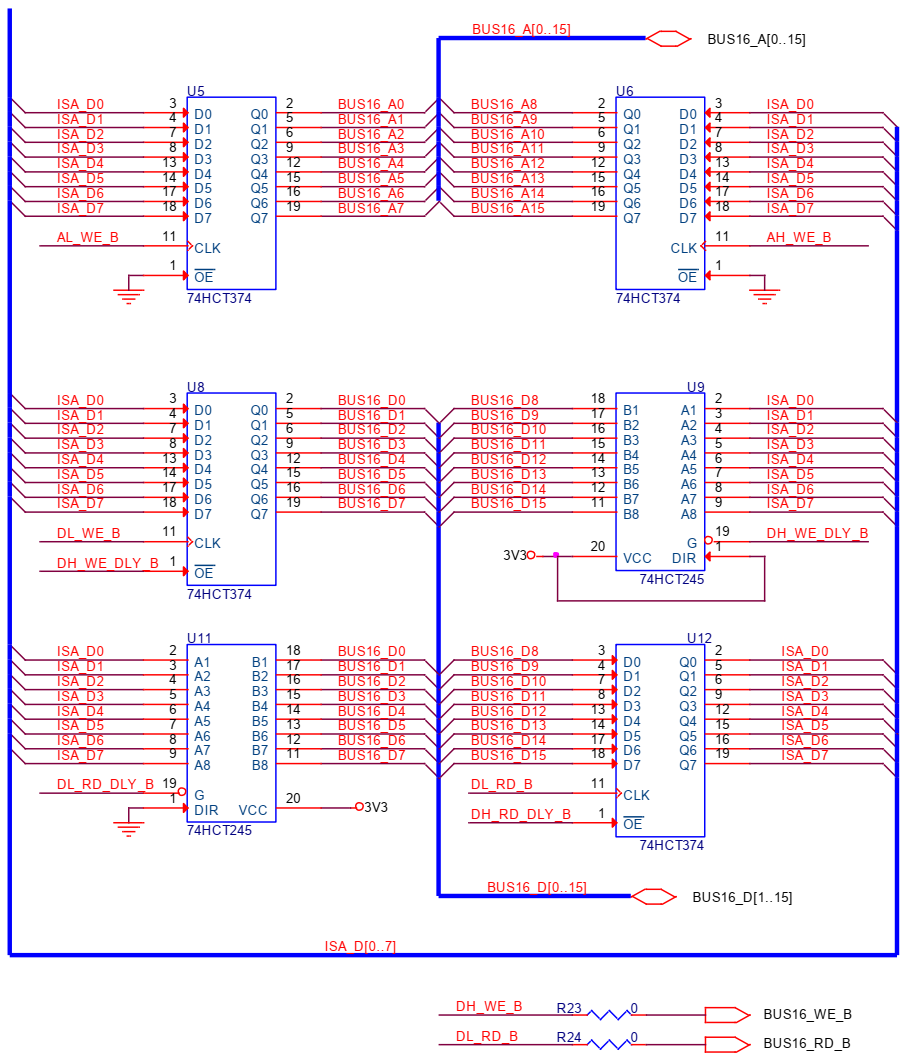

總線多路切換：
上面的電路導出的16bit接口信號包括：
● BUS16_A[0..15]：16-bit地址總線；總線周期時有效，非總線周期保持原狀態。
● BUS16_D[0..15]：雙向16-bit數據總線；總線周期時有效，非總線周期為高阻態。
● BUS16_RD_B：讀脈沖，低電平有效。
● BUS16_WE_B：寫脈沖，低電平有效，上升沿鎖存總線數據。
代碼實例
在WEC7平臺ESM335x上的ISA總線操作函數如下：
// open "ISA1:"
HANDLE hISA = CreateFile(_T("ISA1:"), // name of device
GENERIC_READ|GENERIC_WRITE, // desired access
FILE_SHARE_READ|FILE_SHARE_WRITE, // sharing mode
NULL, // security attributes
OPEN_EXISTING, // creation disposition
FILE_FLAG_RANDOM_ACCESS, // flags/attributes
NULL); 打開設備文件獲得HANDLE后，就可以對總線進行讀寫操作了。
// convert ISA to 16-bit width for both address and data
#define BUS16_ADDR_REG_INDEX ((DWORD)0) // ISA_A1 = 0: address registers
#define BUS16_DATA_REG_INDEX ((DWORD)2) // ISA_A1 = 1: data register
BOOL Isa_Read16(HANDLE hISA, WORD wPortOffset, WORD* pBuf)
{
DWORD dwValue;
DWORD dwNbBytesReturn = 0;
// write 16-bit address
dwValue = (BUS16_ADDR_REG_INDEX << 16) | wPortOffset;
WriteFile(hISA, &dwValue, sizeof(DWORD), &dwNbBytesReturn, NULL);
// read 16-bit data
*pBuf = (WORD)(BUS16_DATA_REG_INDEX & 0xFE);
ReadFile(hISA, pBuf, sizeof(WORD), &dwNbBytesReturn, NULL);
return TRUE;
}
BOOL Isa_Write16(HANDLE hISA, WORD wPortOffset, WORD wValue)
{
DWORD dwValue;
DWORD dwNbBytesReturn = 0;
// write 16-bit address
dwValue = (BUS16_ADDR_REG_INDEX << 16) | wPortOffset;
WriteFile(hISA, &dwValue, sizeof(DWORD), &dwNbBytesReturn, NULL);
// write 16-bit data
dwValue = (BUS16_DATA_REG_INDEX << 16) | wValue;
WriteFile(hISA, &dwValue, sizeof(DWORD), &dwNbBytesReturn, NULL);
return TRUE;
} 以上代碼也可在ESM7000 WEC7平臺上使用。在Linux平臺，客戶可編寫類似的代碼，也可請英創的技術編寫相應的代碼。
