　　CAN FD (CAN with Flexible Data rate)可以認為是傳統CAN總線的升級版本，主要是對傳統CAN總線協議的數據長度和傳輸速度上做了升級。CAN FD的數據幀可以支持最長64數據字節的長度，而傳統CAN總線的數據長度為8字節。在傳輸速度上，標稱（仲裁）比特率與傳統CAN總線一致，最快支持到1M比特率，但是數據比特率則取決于現場總線環境，理論可以實現高達5 Mbit/s的數據比特率，同時CAN FD也是兼容傳統CAN總線的。網上也有許多介紹CAN FD的資料，有興趣的的話可以搜索更加詳細的資料查看。

　　英創公司推出的ESM8000主板上帶有兩路支持CAN FD協議的CAN總線，另外基于ESM8000主板，英創公司還推出了支持6路CAN FD協議的CAN總線擴展方案，關于這套方案具體可以參考《ESM8000異構CPU實時應用——6路CAN-FD的實現》。不管是哪一種方案，英創公司都提供了現成驅動，將每一路CAN總線都映射為linux系統中的標準CAN設備。而用戶通過標準的socketcan編程，就可以實現對每一路CAN總線的操作。Linux系統提供的socketcan已經對CAN FD提供了完整的支持，并且同時能夠兼容原來的傳統CAN總線，接下來我們就介紹具體的編程方法。

　　在socketcan中為了支持CAN FD，需要使用到數據幀結構canfd_frame，這個數據結構中同時支持了傳統CAN總線的數據幀與CAN FD的數據幀。在使能了CAN FD功能后，通過canfd_frame就可以進行收發數據。CAN總線使用的幀的結構體定義在include/linux/can.h頭文件中，其中原來傳統CAN總線的數據幀can_frame具體內容如下：

/* CAN payload length and DLC definitions according to ISO 11898-1 */
#define CAN_MAX_DLC 8
#define CAN_MAX_DLEN 8

/**
 * struct can_frame - basic CAN frame structure
 * @can_id:  CAN ID of the frame and CAN_*_FLAG flags, see canid_t definition
 * @can_dlc: frame payload length in byte (0 .. 8) aka data length code
 *           N.B. the DLC field from ISO 11898-1 Chapter 8.4.2.3 has a 1:1
 *           mapping of the 'data length code' to the real payload length
 * @__pad:   padding
 * @__res0:  reserved / padding
 * @__res1:  reserved / padding
 * @data:    CAN frame payload (up to 8 byte)
 */
struct can_frame {
    canid_t can_id;  /* 32 bit CAN_ID + EFF/RTR/ERR flags */
    __u8    can_dlc; /* frame payload length in byte (0 .. CAN_MAX_DLEN) */
    __u8    __pad;   /* padding */
    __u8    __res0;  /* reserved / padding */
    __u8    __res1;  /* reserved / padding */
    __u8    data[CAN_MAX_DLEN] __attribute__((aligned(8)));
};

　　CAN FD協議的數據幀canfd_frame具體定義如下：

/* CAN FD payload length and DLC definitions according to ISO 11898-7 */
#define CANFD_MAX_DLC 15
#define CANFD_MAX_DLEN 64

/**
 * struct canfd_frame - CAN flexible data rate frame structure
 * @can_id: CAN ID of the frame and CAN_*_FLAG flags, see canid_t definition
 * @len:    frame payload length in byte (0 .. CANFD_MAX_DLEN)
 * @flags:  additional flags for CAN FD
 * @__res0: reserved / padding
 * @__res1: reserved / padding
 * @data:   CAN FD frame payload (up to CANFD_MAX_DLEN byte)
 */
struct canfd_frame {
    canid_t can_id;  /* 32 bit CAN_ID + EFF/RTR/ERR flags */
    __u8    len;     /* frame payload length in byte */
    __u8    flags;   /* additional flags for CAN FD */
    __u8    __res0;  /* reserved / padding */
    __u8    __res1;  /* reserved / padding */
    __u8    data[CANFD_MAX_DLEN] __attribute__((aligned(8)));
};

　　通過對比很容易發現在canfd_frame中， can幀的id、can幀的數據長度以及can幀實際的數據和can_frame結構體中對應成員變量的偏移地址是完全一致的，只有數據的最大長度有所區別。所以傳統CAN總線的數據幀結構體可以直接拷貝到CAN FD的數據幀結構體中，這也允許了用戶通過canfd_fram結構體實現對不同結構數據幀的發送和接收。在同時存在傳統CAN數據幀和CAN FD數據幀的情況下用戶，也不會增加程序的復雜程度，通過判斷數據長度就能夠區別不同的數據幀結構。

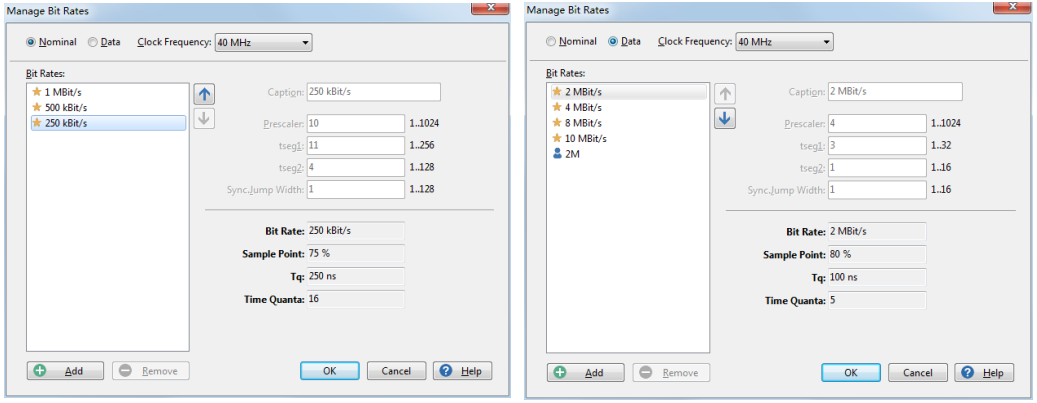

　　了解了數據幀結構體，接下來就是帶入到程序中實際操作了，我們首先需要啟動CAN總線，在Linux系統中可以通過ip(8)工具來進行設置。這里需要特別注意，在使用CAN FD的情況下，設備之間設置的比特率和采樣點必須一致，否則會無法通信。本次測試采用了德國PEAK公司的PCAN-USB FD設備和ESM8000主板連接進行收發數據，仲裁比特率設置為250K，數據傳輸比特率設置為2M，如下圖：

仲裁比特率　　　　　                                                                              　數據傳輸比特率

　　從上圖可以看到，250K波特率下采樣點在75%的位置，而2M波特率下采樣點在80%的位置。所以在ESM8000主板上也需要做同樣的設置，通過ip(8)工具可以很容易的設置，具體代碼如下：

/* 關閉can0 */
system("ifconfig can0 down");
/* 設置仲裁波特率和數據波特率，以及對應的采樣點 */
system("ip link set can0 type can bitrate 250000 sample-point 0.75 dbitrate 2000000 dsample-point 0.8 fd on restart-ms 100");
/* 啟動can0 */
system("ifconfig can0 up");

　　如果實際使用中，波特率和采樣點不同，只需要更改其中波特率和采樣點的設置即可，主板上的驅動會根據設置的值，自動計算出對應的參數并設置到CAN總線中。然后創建socketcan的套接字，這部分代碼和傳統CAN總線的socketcan操作完全一致：

/* 創建套節字 */
s = socket(PF_CAN, SOCK_RAW, CAN_RAW);
printf( "SOCK_RAW can sockfd:%d\n", s );
if( s < 0 )
{
  return -1;
}

/* 是否開啟回環功能 */
int loopback = 0; /* 0 = disabled, 1 = enabled (default) */
setsockopt(s, SOL_CAN_RAW, CAN_RAW_LOOPBACK, &loopback, sizeof(loopback));

/* 賦值實際的設備名 */
strcpy(ifr.ifr_name, "can0" );
ret = ioctl(s, SIOCGIFINDEX, &ifr);
if( ret < 0 )
{
  return -1;
}
addr.can_family = AF_CAN;
addr.can_ifindex = ifr.ifr_ifindex;

　　創建的CAN_RAW套接字對于CAN FD的支持默認是關閉的，可以能夠通過使能CAN_RAW_FD_FRAMES這個套接字選項來增加對CAN FD的支持，當CAN_RAW_FD_FRAMES選項被使能，就可以同時支持發送can和can fd數據幀了，具體代碼如下：

/* check if the frame fits into the CAN netdevice */
if (ioctl(s, SIOCGIFMTU, &ifr) < 0) {
    perror("SIOCGIFMTU");
    return 1;
}

if (ifr.ifr_mtu != CANFD_MTU) {
    printf("CAN interface is not CAN FD capable - sorry.\n");
    return 1;
}

enable_canfd = 1;
/* interface is ok - try to switch the socket into CAN FD mode */
if (setsockopt(s, SOL_CAN_RAW, CAN_RAW_FD_FRAMES, &enable_canfd, sizeof(enable_canfd))){
    printf("error when enabling CAN FD support\n");
    return 1;
}

/* 將can接口和can設備id綁定 */
bind(s, (struct sockaddr *)&addr, sizeof(addr));

　　到這里CAN設備的初始化就已經完成了，此時通過write和read函數，就可以通過對應的CAN接口進行數據通訊了，注意如果要支持CAN FD這里代入讀寫的數據幀結構體應該為canfd_frame。例程在這里實現了一個簡單的回發功能，先讀取設備的數據然后判斷數據幀的類型并回發，具體代碼如下：

for( i1=0; ;)
{
  /* 讀取數據 */
  nbytes = read(s, &frame, sizeof(struct canfd_frame));
  if (nbytes < 0) {
    perror("can raw socket read");
    return 1;
  }
  /* 判斷數據幀的類型 */
  if (nbytes == CANFD_MTU) {
    printf("got CAN FD frame with length %d\n", frame.len);
    /* frame.flags contains valid data */
    /* 這里只是簡單的回發 */
    write(s, &frame, sizeof(struct canfd_frame));
  } else if (nbytes == CAN_MTU) {
    printf("got legacy CAN frame with length %d\n", frame.len);
    /* frame.flags is undefined */
    /* 這里只是簡單的回發 */
    write(s, &frame, sizeof(struct can_frame));
    } else {
      fprintf(stderr, "read: invalid CAN(FD) frame\n");
      return 1;
    }
}

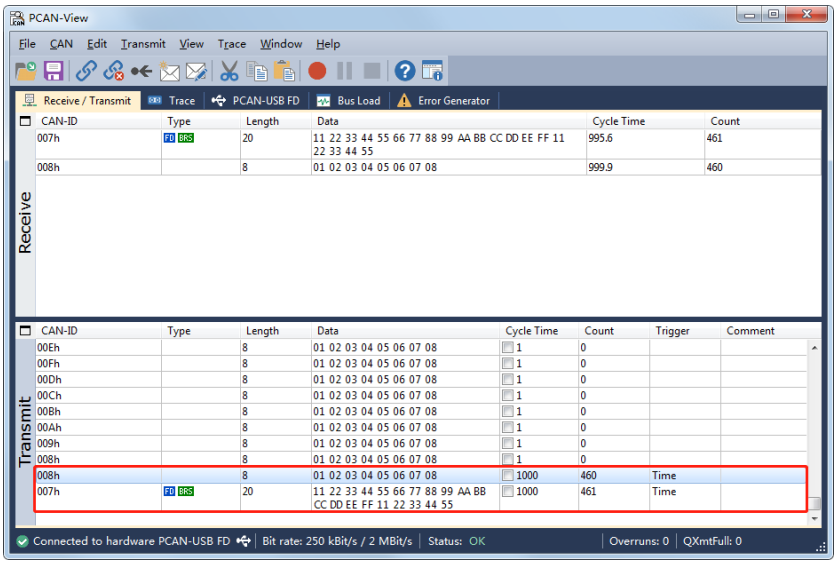

　　使用PCAN的測試效果如下圖：

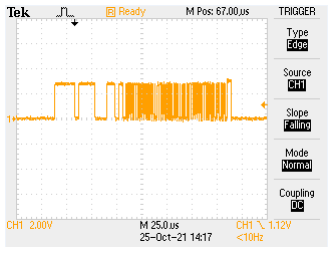

　　上圖中，上半部分為接收欄，下半部分為發送欄?？梢钥吹轿覀兺ㄟ^PCAN同時發送了一個標準CAN幀和一個CAN FD幀，ESM8000主板收到后進行了回發，回發的也同樣是一個標準CAN幀和一個CAN FD幀，通過軟件上的Type上可以看到標識，CAN FD幀同時也支持了比特率切換，按照我們之前的設置，CAN FD幀的數據部分就應該以2M的比特率進行的傳輸，下圖是通訊過程中，用示波器抓取的一次波形，可以看到前后仲裁比特率，和中間數據比特率的對比：

　　感興趣的客戶可以聯系英創的工程師獲取完整的測試代碼。
