　　高速大容量數據采集方案是一個可實現是連續采集數據率超過10MB/s的應用方案，方案的硬件由支持PCIE高速接口的Linux工控主板（ESM7100、ESM8100等）和基于FPGA的擴展模塊組成，軟件則包括符合Linux DMA Engine架構的DMA Controller驅動、DMA Client驅動及應用程序三個部分。方案的總體介紹請參考《基于PCIE接口的高速大容量數據采集—總體方案》一文。本文將重點介紹針對Xilinx的< DMA/Bridge Subsystem for PCI Express v4.1> FPGA IP核的特性，實現Linux DMA Engine架構驅動程序，并為應用程序提供簡潔方便的API函數，來控制數據采集過程并適時處理已在系統內存中的實時采集數據流。

　　目前Xilinx公司為其IP核DMA/Bridge Subsystem for PCI Express v4.1，僅提供基于x86體系的驅動，而沒有在Linux DMA Engine架構上做工作。而事實上，DMA Engine架構已成為ARM嵌入式Linux平臺的DMA應用的事實標準（de facto），因此本方案針對高速大容量數據采集的需求，構建了DMA Engine架構的驅動程序，包括通用DMA Controller驅動和面向應用的DMA Client驅動，應用程序通過標準的字符型設備節點，操作DMA Client驅動，從而實現所需的數據采集。圖1是從軟件開發角度來看的總體功能框圖。

圖1　方案總體功能框圖

　　Linux DMA Engine架構的基本思路是把不同的DMA控制器封裝為統一的API接口，供面向應用的DMA Client調用。在本方案中，DMA Client驅動一方面通過DMA Engine的API函數操作PCIE端點的DMA功能，另一方面還要通過PCIE接口控制前端的數據采集邏輯。DMA Client驅動對上層的用戶應用程序，開放了一組標準的字符設備（char dev）API，供User App操作，在本方案中字符設備為“/dev/pcie0”。為了減少數據的搬動，采集數據緩沖區通常以ping-pong buffer的結構配置在Linux的保留存儲器（reserved memory）中，且用戶應用程序可通過mmap獲得ping-pong buffer指針，直接處理DMA傳上來的數據。Ping-pong buffer讓應用程序和DMA交替操作數據buffer，如應用程序處理buffer 0#的數據時，DMA把新數據傳送到buffer 1#，然后按固定時間周期ping-pong切換buffer，從而實現連續的實時數據采集和處理。字符設備“/dev/pcie0”僅傳遞采集硬件的控制與狀態信息。

DMA Engine API

　　DMA Engine架構為不同的DMA模式提供不同的API函數，其中最主要的是單次DMA和周期DMA兩種，其API函數分別為：

struct dma_async_tx_descriptor *dmaengine_prep_slave_sg(
           struct dma_chan *chan, struct scatterlist *sgl,
           unsigned int sg_len, enum dma_data_direction direction,
           unsigned long flags);

struct dma_async_tx_descriptor *dmaengine_prep_dma_cyclic(
           struct dma_chan *chan, dma_addr_t buf_addr, size_t buf_len,
           size_t period_len, enum dma_data_direction direction);

　　DMA Controller驅動要求DMA支持Scatter-gather結構的非連續數據Buffer，但在本方案的應用中，對單次DMA情形，采用單個Buffer是最常見的應用方式，這時可采用DMAEngine的簡化函數：

struct dma_async_tx_descriptor *dmaengine_prep_slave_singl(
           struct dma_chan *chan, dma_addr_t buf, size_t len,
           enum dma_data_direction direction, unsigned long flags);

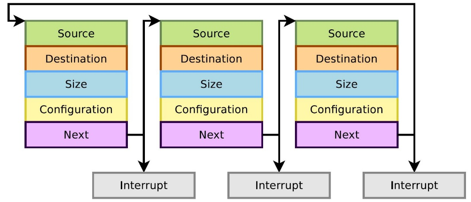

　　Cyclic DMA模式，是把多個DMA Buffer通過其描述符（dma descriptor）表連接成環狀，當一個buffer的DMA傳送結束后，驅動程序的中斷線程將自動啟動面向下一個描述符的DMA Buffer。由DMA descriptor表描述的邏輯流程如圖2所示：

圖2　Cyclic DMA邏輯流程

　　本方案的DMA Controller驅動實現了上述兩種DMA傳輸方式，即單次DMA傳輸和周期DMA傳輸。DMA Controller驅動本質上講，是一種通用的DMA服務器，如何使用DMA的傳輸功能，實現具體的數據傳輸任務，則是由DMA Client來決定的。Linux把DMA服務與具體應用分成兩個部分，有利于DMA Controller驅動面向不同的應用場景。

DMA Client驅動

　　DMA Client驅動是一個面向應用的驅動，如圖1所示，它需要與User Space的上層應用程序配合運行，來完成所需的數據采集與處理。

　　單次DMA的操作如下所示。

/* prepare a single buffer dma */
desc = dmaengine_prep_slave_single(dchan, edev->dma_phys,
              edev->total_len, DMA_DEV_TO_MEM,
              DMA_PREP_INTERRUPT | DMA_CTRL_ACK);
if (!desc) {
    dev_err(edev->dev, "dmaengine_prep_slave_single(..) failed\n");
    ret = -ENODEV;
    goto error_out;
}

/* setup dtaker hardware */
eta750_dtaker_setup(edev);

/* put callback, and submit dma */
desc->callback = dma_callback;
desc->callback_param = edev;
edev->cookie = dmaengine_submit(desc);
ret = dma_submit_error(edev->cookie);
if (ret) {
dev_err(edev->dev, "DMA submit failed %d\n", ret);
goto error_submit;
}

/* init complete, and fire */
reinit_completion(&edev->xdma_chan_complete);
dma_async_issue_pending(dchan);

/* simulate input data */
eta750_dtaker_run(edev);

/* wait dma complete */
count = wait_for_completion_timeout(&edev->xdma_chan_complete, msecs_to_jiffies(DMA_TIMEOUT));
if (count == 0) {
dev_err(edev->dev, "wait_for_completion_timeout timeout\n");
ret = -ETIMEDOUT;
eta750_dtaker_end(edev);
goto error_submit;
}

/* error processing */
eta750_dtaker_error_pro(edev);

/* stop front-end daq unit */
count = eta750_dtaker_end(edev);

/* dump data */
eta750_dtaker_dump_data(edev);
return edev->total_len;

error_submit:
dmaengine_terminate_all(dchan);

error_out:
return ret;

　　只有周期DMA方式才能實現連續數據采集，在DMA Client中采用雙DMA Buffer的乒乓結構來實現連續采集，應用程序處理0# Buffer數據時，DMA傳輸數據至1# Buffer，傳輸結束時，進行切換，應用程序處理1# Buffer數據，DMA傳輸新數據至0# Buffer。周期DMA需要指定每個buffer的長度period_len，同時需指定由2個buffer構成的ping-pong buffer的總長度total_len。其DMA流程如下所示。

/* prepare cyclic buffer dma */
desc = dmaengine_prep_dma_cyclic(dchan, edev->dma_phys, edev->total_len,
edev->period_len, DMA_DEV_TO_MEM, DMA_PREP_INTERRUPT);
if (!desc) {
dev_err(edev->dev, "%s: prep dma cyclic failed!\n", __func__);
ret = -EINVAL;
goto error_out;
}

/* in cyclic mode */
edev->cyclic = true;

/* setup dtaker hardware */
eta750_dtaker_setup(edev);

/* put callback, and submit dma */
desc->callback = dma_callback;
desc->callback_param = edev;
edev->cookie = dmaengine_submit(desc);
ret = dma_submit_error(edev->cookie);
if (ret) {
dev_err(edev->dev, "cyclic dma submit failed %d\n", ret);
goto error_submit;
}

/* init complete, and fire */
reinit_completion(&edev->xdma_chan_complete);
dma_async_issue_pending(dchan);
edev->running = true;

/* simulate input data */
eta750_dtaker_run(edev);
edev->data_seed += ((edev->period_len / sizeof(u16)) * edev->data_incr);

while(!kthread_should_stop()) {
/* wait dma complete */
count = wait_for_completion_timeout(&edev->xdma_chan_complete, msecs_to_jiffies(DMA_TIMEOUT));
if (count == 0) {
dev_err(edev->dev, "wait_for_completion timeout, transfer %d\n",
edev->transfer_count);
ret = -ETIMEDOUT;
break;
}

/* data processing */
eta750_dtaker_error_pro(edev);
edev->transfer_count++;
reinit_completion(&edev->xdma_chan_complete);

/* fill more data */
eta750_dtaker_run(edev);
edev->data_seed += ((edev->period_len / sizeof(u16)) * edev->data_incr);
}

/* stop front-end daq unit */
count = eta750_dtaker_end(edev);
edev->running = false;

error_submit:
dmaengine_terminate_all(dchan);
edev->cyclic = false;
dev_info(edev->dev, "%s: dma stopped, cyclic %d, running %d\n", __func__,
edev->cyclic, edev->running);

error_out:
return ret;

　　從上面代碼可見，傳送過程是一個無限循環，DMA Controller驅動會自動進行ping-pong buffer的切換。并通過回調函數通知上層應用程序，新數據已準備就緒。應用程序可通過命令來終止采集傳輸過程。

DTaker前端采集邏輯

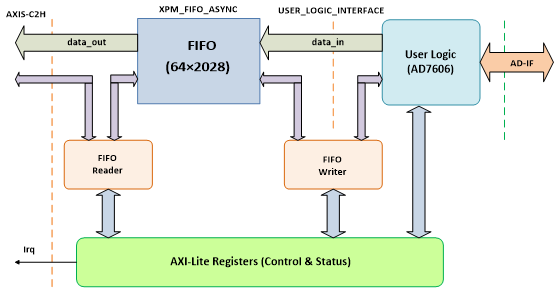

　　前端數據采集單元DTaker，包括在FPGA芯片XC7A50T-2CSG325中，主要是實現對AD芯片AD7606C的操作，并把數據寫入FPGA中的FIFO緩沖區中。從圖3可看到作為User Logic的DTaker與FIFO的相互關系。

圖3　DTaker功能框圖

　　從programming角度看，DTaker就是一組寄存器。代碼通過操作實現：（1）啟動AD轉換；（2）讀取AD數據，并按照一定格式把packed的數據寫入FIFO。具體說，DTaker是由8個32-bit寄存器及相關數字邏輯構成的可編程控制單元，寄存器的定義如下。

　　各個寄存器功能定義如下：

　　DTaker控制寄存器 CONTROL各bit定義如下：

　　D[3 : 0] = LEDOUT[3 : 0]

　　D4 = EVENT_IRQEN，置1使能DTAKER觸發中斷，事件=某種觸發條件

　　D5 = OVERFLOW_IRQEN，置1使能FIFO寫溢出中斷

　　D6 = TIMEOUT_IRQEN，置1使能C2H接口超時中斷，暫不用

　　D7 = DMAEN，置1使能AXIS transfer

　　D8 = DAQEN，= 0：選擇CPU仿真數據；= 1: 選擇前端AD數據

　　D9 = FIFO_RESET，置1清FIFO，軟件清零控制位

　　D[31 : 10] = 暫時未用

　　狀態寄存器STATUS，各bit狀態標志RO/W1C

　　D[1 : 0] = KEY_IN[1:0]

　　D2 = EVENT_FLAG，事件標志，W1C

　　D3 = OVERFLOW_ERR，FIFO寫溢出錯誤標志，W1C

　　D4 = EVENT_IRQ，事件中斷標志，W1C

　　D5 = OVERFLOW_IRQ，FIFO寫溢出錯誤中斷標志，W1C

　　D6 = TIMEOUT_IRQ，C2H接口超時中斷標志，W1C

　　D7 = DEBUG_BIT，調試用，根據情況臨時定義具體內容

　　D[17 : 8] = 10’b0000000000，暫時未用

　　D18 = FIFO_FULL，=1: FIFO 已滿

　　D19 = FIFO_EMPTY，=1: FIFO 已空

　　D[22 : 20] = EVENT_CODE[2 : 0]，事件編碼信息

　　D23 = 1’b0，暫時未用

　　D[31 : 24] = Version Info, RO

　　DMA傳送長度寄存器PKG_SIZE，字節為單位，需16字節整倍數。每完成一次transfer，PKG_SIZE -= 8字節，直至PKG_SIZE = 0；PKG_SIZE = 8時，表示后續是最后一次transfer，TLAST = 1。

　　數據采集配置寄存器DAQ_CFG，用于定義采集的通道、采樣率等參數。

　　DAQ_CFG.D0 = RUN，置1啟動前端硬件數據采集。

　　觸發事件配置寄存器EVENT_CFG，用于定義采集單元的觸發事件條件，如觸發通道、電平、觸發沿，觸發采集長度等參數。

　　仿真數據寄存器CPU_DAT2。

　　仿真數據寄存器CPU_DAT3，與CPU_DAT2構成一次64-bit的raw_data。由fifo_writer狀態機寫入XPM_FIFO_ASYNC。

應用程序

　　從應用程序的角度看，程序的基本架構與《精簡ISA總線實現高速大容量數據采集》一文的描述是一樣的，其要點包括：

　　1、使用預先劃定的Linux保留存儲區域作為采集數據buffer，應用程序通過mmap獲得buffer指針。

　　2、打開設備文件（節點名稱：“/dev/pcie0”），通過write函數設置啟動數據采集過程，在接收線程通過poll函數等待驅動通知數據就緒信息。

　　3、Write函數寫入pcie_dma_info數據結構，定義如下：

struct pcie_dma_info {
    dma_addr_t phys;        /* dma buffer start addr, */
                             /* = 0: internal buffer for testing */
    unsigned long size;     /* total buffer size in byte */
    int period;             /* = 1: single dma, > 1: cyclic dma */
    int count;              /* only for cyclic dma, = 0: free run, */
                            /* > 0: number of period buffer after */
                             /* event happened */
    u32  daq_config;        /* data acquisition config register in */
                             /* dtaker IP */
    u32  event_config;      /* event config register in dtaker IP */
};

　　4、由數據就緒信息觸發對采集數據buffer的相應處理。

　　對本方案有實際應用需求的客戶，可與英創公司技術支持聯系，以了解進一步的技術細節，進行實際的評估應用。
