英創Linux主板支持基于Arm TrustZone的OP-TEE
[lablebox]OP-TEE（Open Source Project Trusted Execution Environment）主要是為用戶提供了一種安全存儲的機制，通過硬件對被保護的數據進行加密存儲，因此可以使用該機制來保存敏感數據、密鑰等信息。在進行對應操作時，設備會進入到被稱為TEE（Trusted Execution Environment）的環境下，和正常運行時的操作系統隔離開。隔離的實現是通過Arm芯片硬件（Arm TrustZone技術）來完成的，所以安全性和可靠性是非常高的。
OP-TEE作為Trusted Execution Environment（TEE），是基于Arm TrustZone技術作為底層硬件隔離機制實現的。在TEE規范中，我們通常使用的操作系統，比如Linux，Android等，都屬于non-secure OS，也可被稱作REE（Rich Execution Environment），與TEE相對應。TEE是被設計可以作為non-secure OS的一部分在Arm芯片上運行的，以英創公司的Linux主板為例，這就相當于在主板的non-secure Linux中運行了一個OP-TEE OS，而OP-TEE OS就專門負責安全性要求的操作。
為了保證安全性，通過Arm TrustZone技術的隔離機制，OP-TEE對REE的系統和應用是不可訪問的。因此在REE中是無法獲取到OP-TEE保存的數據的，舉一個簡單例子，手機中的指紋或者面容解鎖就會用到這一項技術，REE中的應用無法獲得指紋或者面容數據，只能得到一個是否驗證通過的結果，具體的驗證過程都是在TEE中完成的。

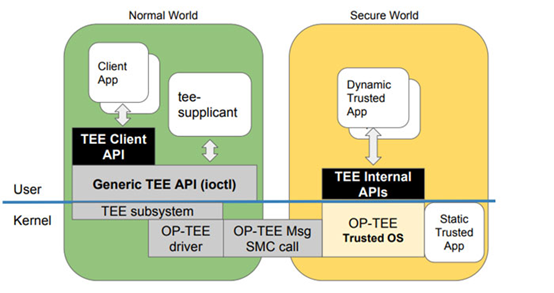

通過上文簡單的介紹，可以看出REE和TEE之間是需要交互的。OP-TEE提供了CA/TA這種調用機制，因此實際應用中程序需要分為CA和TA兩部分。CA（client application）是運行在REE中的程序，也就是通常運行的普通業務代碼，而TA（trusted application）是運行在TEE中的，實現了具體需要在TEE中執行的操作。OP-TEE為TA提供了專用的TEE Internal Core API來實現具體的功能，為CA提供了TEE client API來與TA通信，獲取對應的安全服務。對于TEE Internal Core API和TEE client API官網有詳細的介紹和說明，感興趣的客戶可以點擊鏈接查看。CA/TA的具體軟件架構可以參考下圖：
我們通過OP-TEE提供的一個簡單例程hello_world來看一下實際應用中是如何實現OP-TEE功能的。首先看例程的目錄結構，如下圖：
可以看到有host和ta兩個目錄，其中host中就是CA部分的代碼，而ta目錄就是TA部分的代碼。CA部分其實就是正常運行在Linux系統中的代碼，當遇到需要TEE相關功能時，就可以通過TEE client API來與TA通訊，并獲取對應的安全服務。例程在這里是直接發起了TEE相關的請求。CA編譯后會生成一個在Linux系統下可執行的二進制文件，可以拷貝到主板的任意目錄下。
TA通過TEE Internal Core API來實現在TEE中具體的操作，所以根據需求不同，所實現功能也會不同，例程在這里只是簡單的打印了提示信息，表示成功調用TA并進入到了TEE中。TA通過編譯會生成一個只能在TEE中執行的.ta文件，需要拷貝到主板的/lib/optee_armtz/目錄中。
在主板中可以直接運行CA生成的二進制文件，當CA調用TEE client API與TA通訊時，系統就會尋找到對應的.ta文件，并進入到TEE中執行。運行結果如下圖：
這里只是簡單介紹了一下OP-TEE的基礎概念，并表明英創Linux主板可以支持OP-TEE的運行。如果有感興趣的客戶，歡迎和英創的工程師聯系，獲取更加詳細的信息。
