EMX2000系列工控機雙層電路結構
EMX2000工控機是英創公司設計的工控機整機方案，可以支持英創公司的ESMARC系列工控主板。
EMX2000工控機，分為2級擴展應用底板：第1級底板主要以高速通訊接口為主，如：網絡，USB，顯示等；第2級主要以低速通訊接口為主，如RS485、RS232、CAN、DI和DOUT等。第1級底板，可以配合ESMARC工控主板單獨應用；第2級底板必需配合第1級底板才能使用。
EMX2000工控機的主要特色，是在1級應用底板上設計了8路模擬采集輸入。現階段1級應用底板規劃了2個型號：
● EMX2000：8路0-5V單端電壓信號輸入，由ESMARC工控主板的A/D輸入接口直接采集，需配合ESM7000、ESM7200實現A/D采集。
● EMX2001：8路+/-10V電壓信號輸入，應用底板上設計了高精度并行采集A/D芯片，可實現最高200Ksps的數據采集。需配合ESM7000/ESM8000工控主板實現A/D采集。
EMX2000工控機整機結構如下所示：

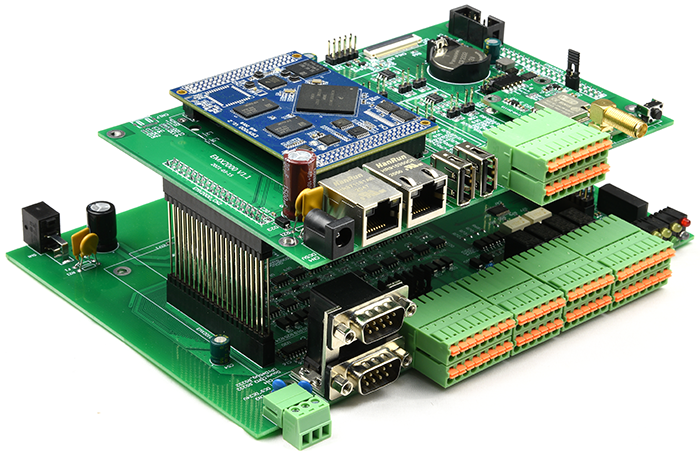

EMX2000工控機整機
一級底板介紹
EMX2000一級底板，主要是承載ESMARC工控主板，并使用標準連接件，引出對PCB布線要求較高的高速信號。在接口資源滿足的條件下，客戶可直接使用一級底板進行應用評估，這時提供DC5V電源即可；也可以基于一級底板，設計符合自己應用的二級應用底板，構成整機系統。
一級應用底板
二級底板介紹
EMX2010二級底板，是基于一級底板的應用底板，無法單獨使用。二級底板主要是RS485驅動、RS232驅動、CAN驅動、以及繼電器空開輸出、空觸點輸入。使用了二級應用底板時，由二級應用底板為整套應用系統供電，為了適應絕大多數工控機應用場所，輸入電源范圍為：DC9V~DC24V。

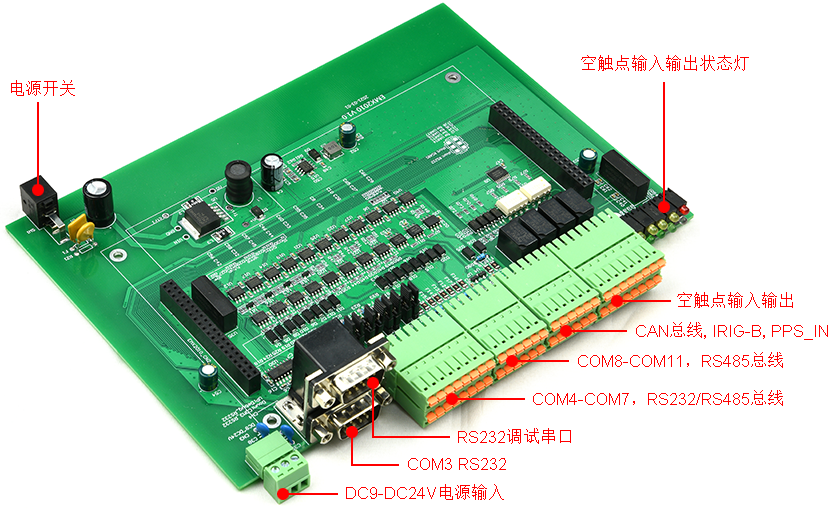

二級應用底板
注：如果EMX2000工控機使用了二級應用底板，則整機供電需從二級應用底板輸入，一級應用底板禁止接入DC5V電源。
一級和二級底板的連接方式
EMX2000一級應用底板與二級應用底板，都是焊接了IDC40芯、2.54mm的插座。它們之間，采用的是IDC40芯、2.54mm、45mm長的插針直接連接起來，同時可再使用50mm銅柱固定連接。

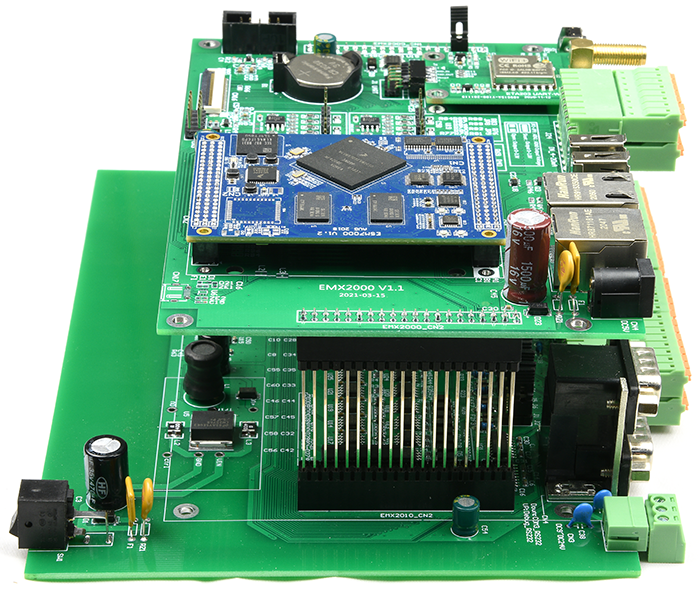

利用插針連接一級與二級應用底板
針對EMX2000工控機，英創公司也設計了對應的鋁合金機殼，可以組裝為整機，直接將EMX2000工控機整機系統應用到現場。近期將會推出。
