一種基于ES9281的低成本工控應用方案
英創公司推出的ES9281嵌入式工控主板，是一款使用ARM9內核的低成本、緊湊尺寸、可應用于工業現場的ARM嵌入式工控系統。ES9281有豐富的接口資源，以及強大的通訊處理能力。為了更好地利用ES9281資源并提供實際應用方法，英創公司基于ES9281工控主板，設計了以通訊為主的低成本嵌入式工控系統應用方案。這套方案繼承了ES9281尺寸緊湊的特點，底板的外形尺寸為102.7mm×78.2mm。如果客戶經過評估，資源配置合適于自己的應用需求，就可以直接將該方案應用到產品中去，或者參考這個應用方案，快速地設計出客戶自己的應用系統。這套方案的優勢在于體積小，通訊接口豐富，所以在智能交通，門禁等這一類的控制中能有較好的應用。
技術指標
● 12V 直流供電，最大功耗約5W
● 外形尺寸：102.7mm×78.2mm
● 1路10M/100M自適應網絡
● 2路2.0全速USB-HOST接口
● 4路RS232接口
● 1路TTL串口
● 3路數字信號輸入輸出，輸入輸出電平0-3.3V
● 1路I2C鍵盤（4×4）擴展接口
● 1路蜂鳴器
● 2路繼電器空觸點輸出，最大允許電流為2A/120VAC或2A/24VDC

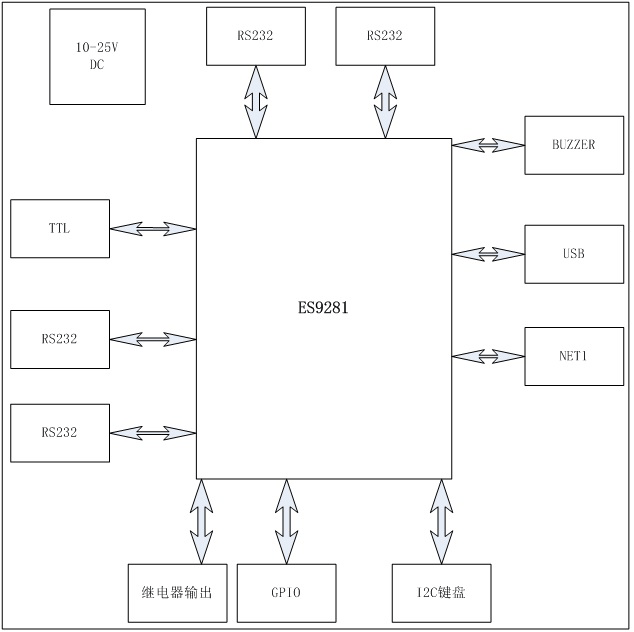

方案功能框圖

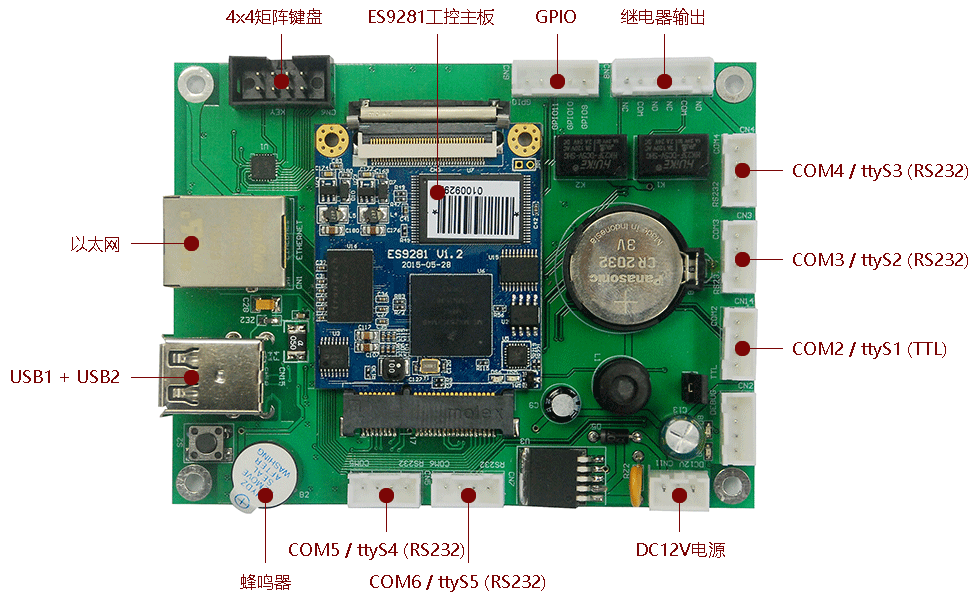

方案硬件示意圖
系統描述
供電：在該應用方案中，直接使用12V直流供電，經過DC穩壓后，給ES9281提供穩定的、高質量5V工作電源。
串口：在應用方案中，提供了豐富的串口通訊接口：4路RS232和1路TTL串口，在實際使用中可根據電平選擇串口和外部設備通訊。
網絡接口：提供了一路本地以太網接口，在需要網絡的應用中可以通過以太網進行連接和通訊。
輸入/輸出接口：方案中提供了2路繼電器空觸點輸出接口，和3路數字輸入輸出接口。利用這個接口，可以實現一些簡單的控制。
鍵盤：方案中使用I2C接口擴展了一路4×4矩陣鍵盤接口，在需要使用鍵盤交互的應用中就可以直接使用這一路資源。
實時時鐘：提供一路硬件實時時鐘RTC，使用紐扣電池供電，在系統掉電的時候也能夠保持時間。
軟件：英創公司把應用方案中需要使用的模塊及接口資源的Linux和WinCE驅動全部測試通過，客戶只需要根據應用要求，完成應用軟件即可。
