6路獨立網口+14路串口的通訊管理機實現方案
英創公司推出的ESM335x系列和ESM6802工控主板配置了精簡ISA總線（包括外部硬件中斷），以方便客戶做專用電路的擴展。在目前自動化工業控制領域中，以太網和串口是應用最為廣泛的通訊接口之一，作為以支持通訊接口為特色的工控主板，對這些通訊接口擴展的支持是很有必要的。英創公司利用工控主板上的ISA總線，設計出擴展四路以太網和8路串口的應用底板ETA810，客戶可以直接使用ETA810或者參考ETA810進行設計，從而組成多網絡和多串口的應用方案。下表可以清晰的表達出擴展方案的資源：
| 接口資源 | ESM335x | ESM6802 |
| 板載網絡資源 | 2路以太網接口，10M/100M自適應 | 2路以太網接口，10M/100M自適應 |
| 板載串口資源 | 5路標準UART串口，波特率可達3Mbps | 4路標準UART串口，波特率最高可達5Mbit/s 2路低速UART串口，最高波特率19.2Kbit/s，與GPIO復用管腳 |
| ETA810擴展資源 | 4路以太網接口，10M/100M自適應 8路標準UART串口，一路波特路最高為115.2kbps， 其余可達2.7648Mbps | 4路以太網接口，10M/100M自適應 8路標準UART串口，一路波特路最高為115.2kbps， 其余可達2.7648Mbps |
| 擴展方案 | 6路以太網口，10M/100M自適應 13路標準UART串口 核心板其余資源均通過排針引出 | 6路以太網口，10M/100M自適應 14路標準UART串口 核心板其余資源均通過排針引出 |
硬件組成
ETA810是基于ESM335x和ESM6802工控主板的多網絡、多串口擴展應用底板，通過四塊DM9000，一片CH438和一片邏輯控制器擴展出四路以太網和8路串口。ETA810的硬件設計，可以讓客戶方便的將ETA810作為一個可插拔的模塊嵌入在整體產品中，這樣可以獲得最佳的數據傳輸性能。對于網絡和串口引出接口的電路，用戶可以參考相應開發評估底板的電路原理圖和PCB圖。

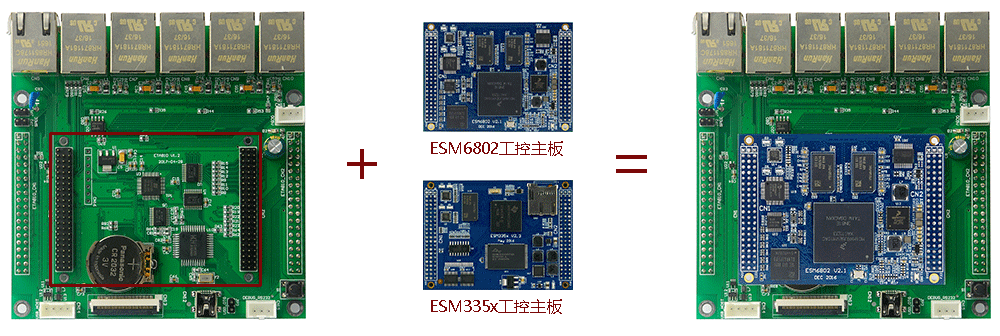

ETA810應用底板配合ESM6802/ESM335x工控主板構成多網絡多串口擴展方案
技術指標
● 5V直流供電，最大功耗約5W
● 外形尺寸：105 mm×102mm
● 4路擴展10M/100M自適應網絡
● 1路2.0全速USB-HOST接口
● 1路USB_OTG接口
● 1路RS232接口
● 8路擴展TTL串口
● 32路數字信號輸入輸出，輸入輸出電平0-3.3V

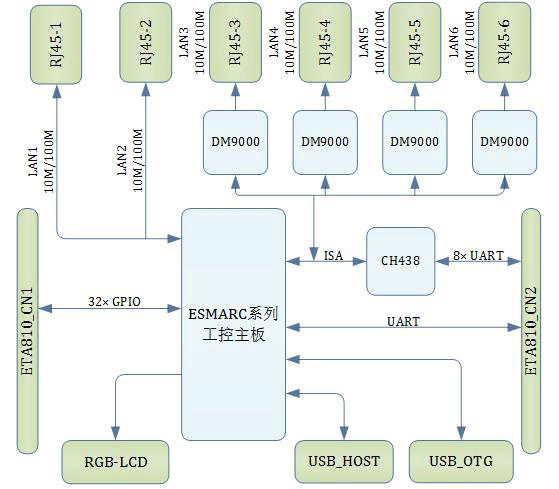

ETA810原理框圖
ETA810_CN1和ETA810_CN2是ETA810引出的低速信號接口，主要是GPIO和串口，正面為插針，背面為插座，用戶可以方便的將信號引出。這2個雙排插座采用的是PC104所使用的長針，即下端是加長的插座，上端是加長的插針。在應用中，如果還需要實現CAN、RS485、RS232、繼電器輸出、空觸點輸入、模擬數據采集等資源的擴充，可以從下面的2個雙排插座，利用”疊加”電路板的設計方法向下擴展一張2級電路來實現。
ETA810_CN1具體信號定義如下：
| 信號名稱及簡要描述 | ETA810_CN1 | 信號名稱及簡要描述 | |
| PIN | PIN | ||
| 防插反堵孔 | 1 | 2 | +5V |
| +5V | 3 | 4 | +5V |
| GND電源地 | 5 | 6 | GND電源地 |
| DBGSLn，調試模式選擇 | 7 | 8 | BD_SPEC |
| RSTIN_OUTn，手動復位，低電平有效 | 9 | 10 | SYS_RSTOUTn，系統復位輸出200ms |
| ttyS1_RXD（COM2_RXD） | 11 | 12 | ttyS1_TXD（COM2_TXD） |
| ttyS2_RXD（COM3_RXD） | 13 | 14 | ttyS2_TXD（COM3_TXD） |
| ttyS3_RXD（COM4_RXD） | 15 | 16 | ttyS3_TXD（COM4_TXD） |
| ttyS4_RXD（COM5_RXD） | 17 | 18 | ttyS4_TXD（COM5_TXD） |
| RSVD0 | 19 | 20 | RSVD1 |
| RSVD2 | 21 | 22 | RSVD3 |
| GPIO0 / COM2_CTSn | 23 | 24 | GPIO1 / COM2_RTSn |
| GPIO2 / COM6_RXD | 25 | 26 | GPIO3 / COM6_TXD |
| GPIO4 | 27 | 28 | GPIO5 |
| GPIO6 / PWM1 | 29 | 30 | GPIO7 / PWM2 |
| GPIO8 / PWM3 | 31 | 32 | GPIO9 / PWM4 |
| GPIO10 / CAN1_RXD | 33 | 34 | GPIO11 / CAN1_TXD |
| GPIO12 / CAN2_RXD | 35 | 36 | GPIO13 / CAN2_TXD |
| GPIO14 | 37 | 38 | GPIO15 |
| GND電源地 | 39 | 40 | GND電源地 |
ETA810_CN2定義如下：
| 信號名稱及簡要描述 | ETA810_CN２ | 信號名稱及簡要描述 | |
| PIN | PIN | ||
| +5V | 1 | 2 | +5V |
| +5V | 3 | 4 | +5V |
| GND電源地 | 5 | 6 | GND電源地 |
| ttyES1_RXD（COM20_RXD） | 7 | 8 | ttyES1_TXD（COM20_TXD） |
| ttyES2_RXD（COM21_RXD） | 9 | 10 | ttyES2_TXD（COM21_TXD） |
| ttyES3_RXD（COM22_RXD） | 11 | 12 | ttyES3_TXD（COM22_TXD） |
| ttyES4_RXD（COM23_RXD） | 13 | 14 | ttyES4_TXD（COM23_TXD） |
| ttyES5_RXD（COM24_RXD） | 15 | 16 | ttyES5_TXD（COM24_TXD） |
| ttyES6_RXD（COM25_RXD） | 17 | 18 | ttyES6_TXD（COM25_TXD） |
| ttyES7_RXD（COM26_RXD） | 19 | 20 | ttyES7_TXD（COM26_TXD） |
| ttyES8_RXD（COM27_RXD） | 21 | 22 | ttyES8_TXD（COM27_TXD） |
| GPIO16 | 23 | 24 | GPIO17 |
| GPIO18 | 25 | 26 | GPIO19 |
| GPIO20 | 27 | 28 | GPIO21 |
| GPIO22 | 29 | 30 | GPIO23 |
| GPIO24 / IRQ1 | 31 | 32 | GPIO25 / IRQ2 |
| GPIO26 / I2C_SDA | 33 | 34 | GPIO27 / I2C_SCL |
| GPIO28 / SPI_MISO | 35 | 36 | GPIO29 / SPI_MOSI |
| GPIO30 / SPI_SCLK | 37 | 38 | GPIO31 / SPI_CS0N |
| GND電源地 | 39 | 40 | GND電源地 |
ETA810擁有8路擴展串口，均為LVCMOS電平。ETA810_CN1中串口的配置如下表：
| CE名稱 | Linux名稱 | 功能簡要說明 |
| COM2 | ttyS1 | 三線制，LVCMOS電平，具體參數請參考對應核心板手冊 |
| COM3 | ttyS2 | 三線制，RS232電平（默認）和LVCMOS電平可選，具體參數請參考對應核心板手冊 |
| COM4 | ttyS3 | 三線制，LVCMOS電平，具體參數請參考對應核心板手冊 |
| COM5 | ttyS4 | 三線制，LVCMOS電平，具體參數請參考對應核心板手冊 |
| COM6 | ttyS5 | 三線制，LVCMOS電平，與GPIO復用，具體參數請參考對應核心板手冊 |
| COM20 | ttyES1 | 三線制，LVCMOS電平，擴展串口，最高波特率115.2Kbps |
| COM21 | ttyES2 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
| COM22 | ttyES3 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
| COM23 | ttyES4 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
| COM24 | ttyES5 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
| COM25 | ttyES6 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
| COM26 | ttyES7 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
| COM27 | ttyES8 | 三線制，LVCMOS電平，擴展串口，最高波特率2.7648Mbps |
可以看到工控主板的低速信號都通過ETA810_CN1和ETA810_CN2引出來了，包括：GPIO、CAN、UART、IRQ、PWM、I2C、SPI等，客戶可以通過二級底板將這些引出的信號擴展為符合現場應用的接口,十分方便。
同時英創公司還推出了ETA8xx系列二級應用底板，客戶也可以使用ETA8xx系列的二級應用底板快速地進行整機開發，具體的方案請參考：《ETA8xx工控應用底板加速客戶整機開發》。
系統描述
供電：在該應用方案中，直接使用5V直流供電。
串口：在應用方案中，提供了豐富的串口通訊接口：1路RS232和至少11路TTL串口，在實際使用中可根據電平選擇串口和外部設備通訊。
網絡接口：提供了6路獨立本地以太網接口，在需要網絡的應用中可以通過以太網進行連接和通訊。
輸入/輸出接口：方案中提供了32路數字輸入輸出接口。利用這個接口，可以實現一些簡單的控制。
實時時鐘：提供一路硬件實時時鐘RTC，使用紐扣電池供電，在系統掉電的時候也能夠保持時間。
軟件：英創公司把應用方案中需要使用的模塊及接口資源的Linux和WinCE驅動全部測試通過，客戶只需要根據應用要求，完成應用軟件即可。
