SBC890 面向低成本工控應用的小型控制器
SBC890工控機整機是英創公司開發設計的一款小體枳、低成本的工控機產品，由SBC890工控機底板和訂制的專用鋁制機殼(SBC890-ME)構成，搭載ES6801/ES9281嵌入式工控主板，可以提供常規的通訊接口，如100Mbps以太網、RS485、RS232、I/O等。SBC890工控機整機的機殼尺寸為104mm*66mm*27.5mm。客戶在選型時，即可選購SBC890整機產品，也可選擇SBC890板級產品。
SBC890工控機整機外觀展示如下：

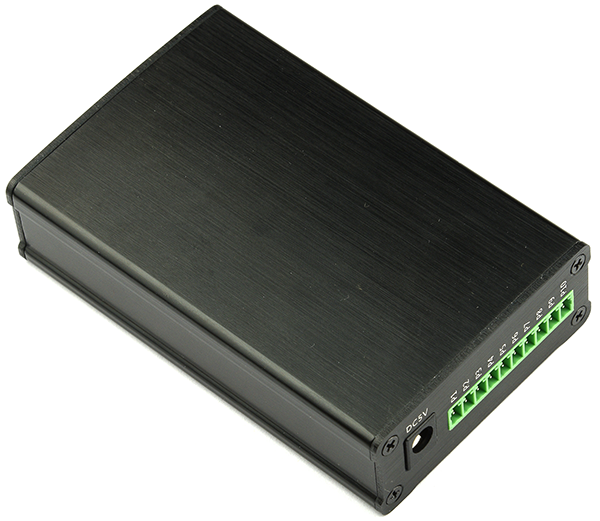

SBC890工控機側視圖1
SBC890工控機側視圖2

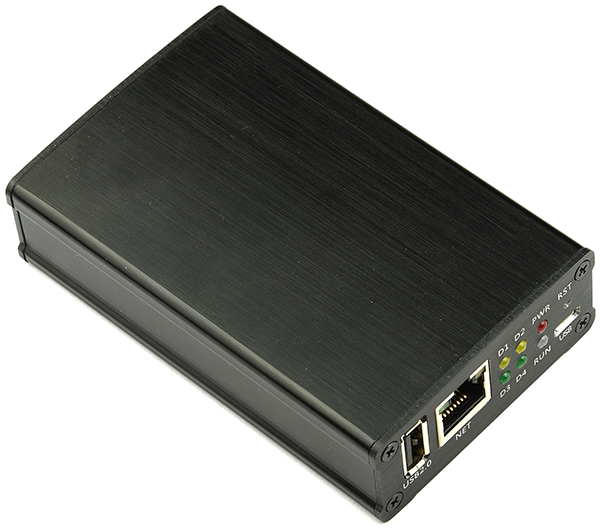

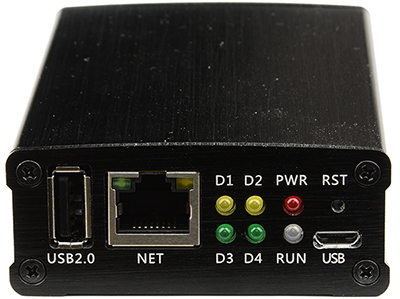

SBC890工控機前面板

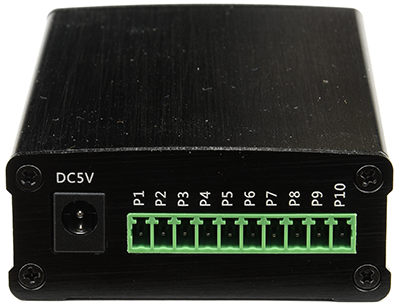

SBC890工控機后面板
SBC890工控機的主要資源接口如下所示：
● 1路100Mbps網絡接口
● 1路USB主口
● 1路USB-OTG
● 6顆LED指示燈，其中有5顆用戶可定義LED指示燈
● 10位3.81mm間距端子（由SBC890-IO模塊驅動）
● DC5V電源輸入
SBC890端口分布示意圖：

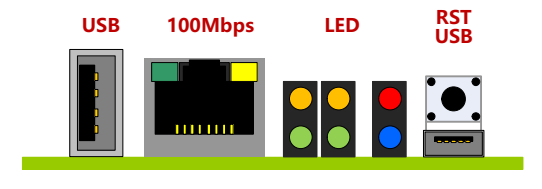

SBC890前面板示意圖

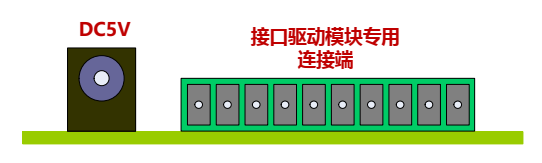

SBC890后面板示意圖
同時，SBC890單板工控機也可以板級形式，單獨應用于客戶的產品中。

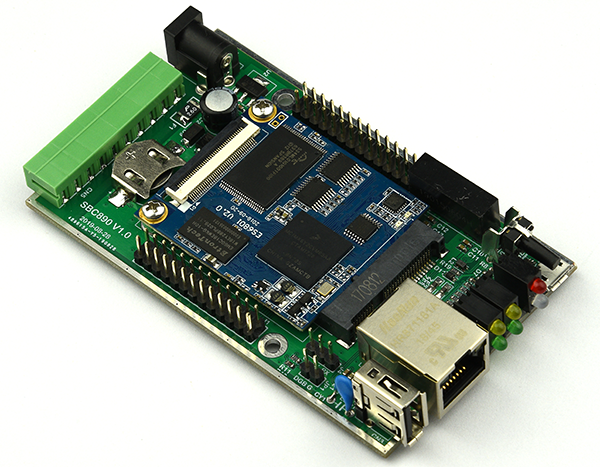

SBC890單板工控機

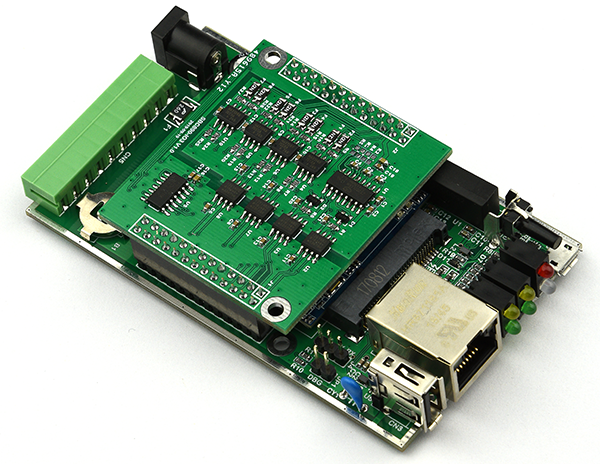

SBC890單板工控機 + SBC890-IO3驅動模塊
SBC890單板工控機向用戶提供了6顆LED指示燈，分為上、下2排分布。其中5顆為用戶可自定義功能的LED指示燈，用于用戶軟件運行狀態相關功能的指示：
● 1顆電源指示燈，為紅色LED燈；
● 1顆可定義系統運行狀態指示燈，在SBC890單板工控機上可直接使用GPIO0控制，也可以在SBC890-IO接口驅動模塊上引出其它信號進行控制。為藍色LED燈；
● 4顆用戶自定義LED指示燈，由SBC890-IO接口驅動模塊上引出控制信號。其中上排為2顆黃色LED燈，下排為2顆綠色LED燈。
一臺完整的SBC890工控機整機，需要由這些基本模塊構成：SBC890底板、ES6801/ES9281工控主板、SBC890-IO接口驅動模塊。根據實際需求，選用合適的模塊組裝成一套工控機系統。例如：一套工控機的需求是：Linux系統+4路RS485，則可以選用的配置為：SBC890 + ES6801 + SBC890-IO3，即構成一臺滿足需求的工控機整機。
SBC890單板工控機可以支持的ESMARC工控主板：
| 主板型號 | 簡要介紹 |
| ES6801 | 528MHz CA7 CPU，預裝Linux系統，百兆網，以低功耗、低成本為特色 |
| ES9281 | 454MHz ARM9 CPU，預裝WinCE6，百兆網，以低功耗、低成本為特色 |

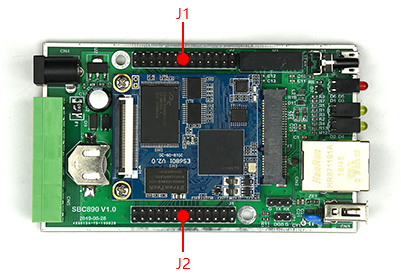

SBC890的驅動模塊通過2個IDC插座與SBC890底板連接在一起，其中一個IDC插座連接來自工控主板的控制信號，另一個IDC插座則連接外部10芯端子和LED。客戶可通過配合不同型號的驅動模塊來實現不同的應用需求。
● J1：連接到ES6801/ES9281工控主板的GPIO、串口和A/D輸入端等資源
● J2：為SBC890-IO驅動模塊提供電源，并將模塊上的信號連接到SBC890的端子及LED上

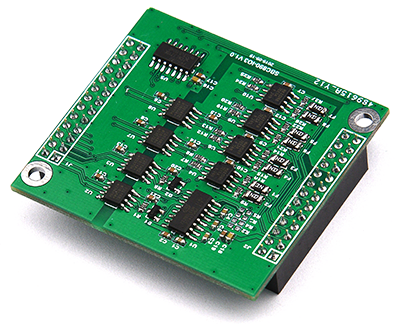

SBC890-IO3 串口驅動模塊
SBC890單板工控機目前已支持多種IO模塊型號：
| 模塊型號 | 簡要介紹 |
| SBC890-IO1 | 2路RS485或2路RS232，2路數字輸入，1路4-20mA模擬信號輸入 |
| SBC890-IO2 | 2路RS485，2路4-20mA模擬信號輸入 |
| SBC890-IO3 | 2路RS485與2路RS232，或4路RS485 |
| SBC890-IO4 | 4路4-20mA模擬信號輸入 |
SBC890模塊化結構，支持開發專用的IO驅動模塊，以滿足客戶特殊的應用需求。
