用ETA830工控單板機搭建簡易工控整機
ETA830是一款搭載ESMARC工控主板的工控應用底板，其特點是小尺寸、低成本、可以靈活配置通訊接口，已經得到市場良好的響應。為了更好地降低整機成本與安裝維護便利性，英創公司對之前推出的基于ETA830+ETA806+標準鋁合金機殼的工控機整機進行了進一步的優化改進，使之搭建的整機更為簡便實用。所做優化包括：
● 更換成外形尺寸更加緊湊的機殼，由原來的153*125*51變?yōu)?05*125*51（單位：mm）
● 加寬加長ETA806二級擴展底板，現尺寸為120.5*110，可以直接插入機殼的插槽內進行固定
● 安裝時，只需要使用20mm長螺柱，將ETA830與ETA806連接起來即可
● ETA806直接插入機殼的安裝槽內，前后面板對整體電路板進行限位固定

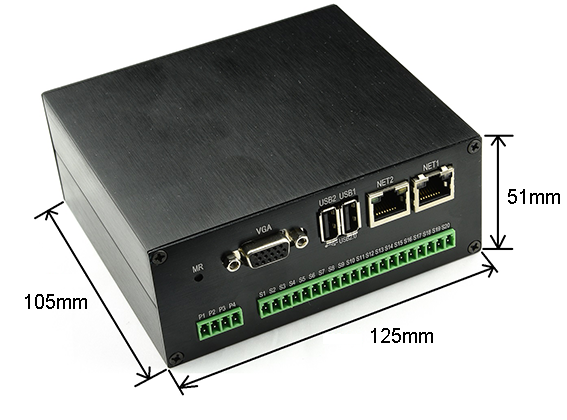

完整的工控機整機外形及尺寸參數
下列圖片，展示了ETA806尺寸參數與工控機組件結構信息。

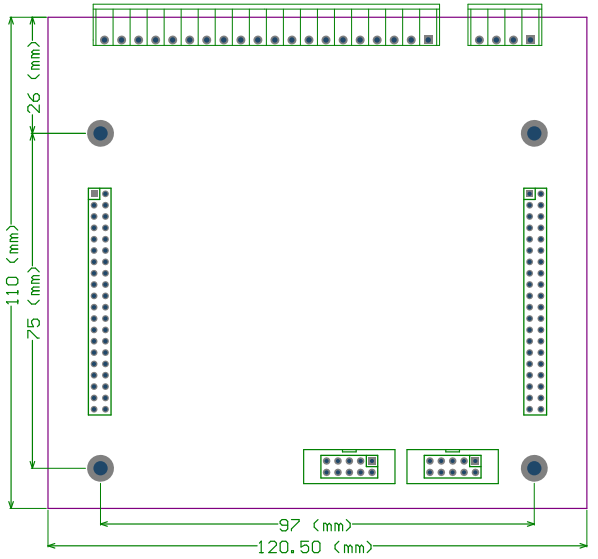

新版ETA806外形尺寸120.5mm x 110mm：

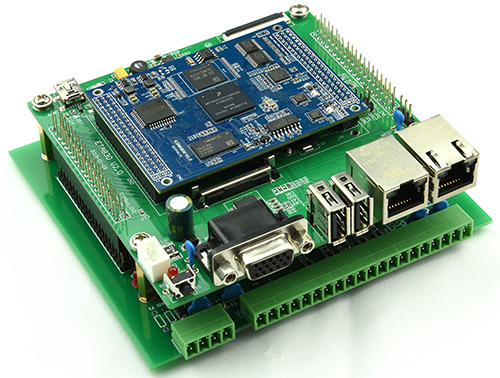

ETA830+ESM6800通過20cm長的銅柱安裝在ETA806上。注意二級擴展板ETA806要比ETA830外形尺寸稍大：

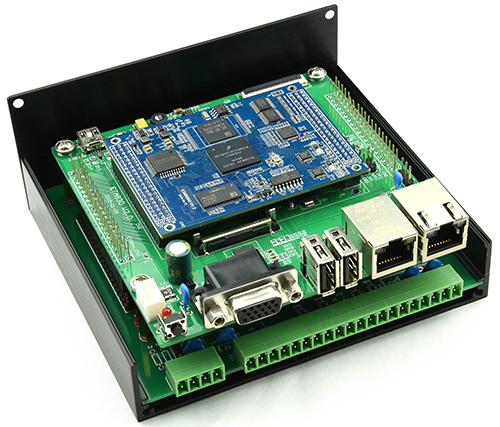

ETA806插入機殼內的插槽，以實現應用底板固定：
工控機系統裝入機殼后內部視圖：
根據應用需求，ETA806可配置實現以下常規功能選擇：
| 配置1 | 配置2 | 配置3 | 配置4 | 配置5 |
| 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 |
| 2路空觸點輸入 | 4路RS485總線 | 2路空觸點輸入 | 4路RS485總線 | 2路RS422 |
| 2路RS485總線 | 2路RS485總線 | |||
| 1路RS232 | 1路RS232 | 1路RS422 | 1路RS422 | |
| 1路CAN總線 | 1路CAN總線 | 1路CAN總線 | 1路CAN總線 | 1路CAN總線 |
| 1路3線制串口 | 1路3線制串口 | 1路3線制串口 | 1路3線制串口 | 1路3線制串口 |
| 矩陣鍵盤接口 | 矩陣鍵盤接口 | 矩陣鍵盤接口 | 矩陣鍵盤接口 | 矩陣鍵盤接口 |
對于模塊化設計的工業應用系統中，可以直接購買帶上機殼的整套工控機，用于現場或嵌入到其它設備中。
更多關于ETA830工控整機相關的產品信息，可以參考下面的鏈接內容：
