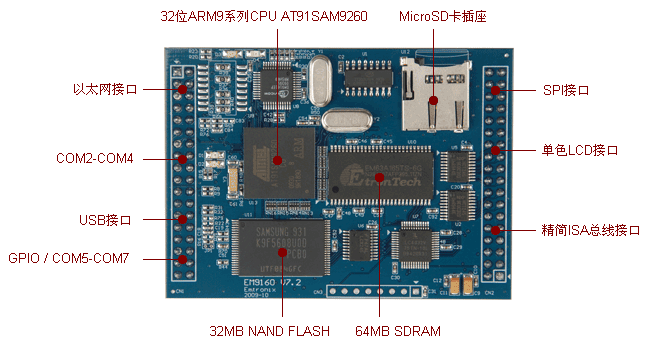

● 正面視圖
● 操作系統與開發工具
| 操作系統 | 開發環境 | 編程語言 | |||||
 |  |  |  | ||||
| WinCE 6.0 | VS2005 | C/C++ | C# | ||||
|  | | |||||
| WinCE 5.0 | EVC | C/C++ | |||||
  |  |  | |||||
| Linux + Qt | Eclipse | C/C++ | |||||
● 技術指標
核心單元 | 通訊接口配置 |
● 工業級32位ARM9 CPU AT91SAM9260，主頻200MHz ● 64MB系統內存 / 32MB系統內存（EM9460） ● 64MB FLASH存儲器 ● 提供標準MicroSD卡插座，即插即用（僅EM9160） ● USB接口支持U盤即插即用 ● 實時時鐘RTC，具有掉電保護功能 |
● 1路以太網接口 ● 2路USB HOST接口，可直接支持U盤 ● 1路USB Device接口 ● 6路標準UART串口 COM2，9線制TTL接口，一般用于連接GPRS/CDMA模塊 COM3，3線制RS232電平接口 COM4，TTL接口，一般使用該端口作RS485擴展 COM5-COM7，3線制TTL接口，與GPIO0-GPIO5復用 管腳 |
顯示鍵盤單元 | 精簡ISA總線 |
● 專用LCD接口，直接支持各種低成本單色LCD ● 多種顯示格式，如128×64、320×240、240×128、 192×64等 ● 直接基于GPIO的4x4矩陣鍵盤驅動 ● 支持基于ISA擴展總線的4x4或4x5矩陣鍵盤 |
● 總線讀寫周期：500ns ● 支持2路獨立的外設擴展區域CS0#和CS1#，每位片選可 訪問32個端口 ● 支持2路獨立的外部中斷，上升沿有效 ● 基于ISA總線的專用LCD接口，共享其數據和地址總線 |
數字控制單元 | 電源及模塊機械參數 |
● 16位通用GPIO，各位方向獨立可設置，三態輸出可選 ● 1路I2C接口，主控模式，最高波特率1Mbps ● 1路4線制SPI接口，主控模式，最高波特率10Mbps ● 3路PWM脈寬調試輸出，支持3路同步輸出 |
● 供電電壓：+5V±5% ● 工作電流：235mA（EM9160），120mA（EM9160L） ● 空閑電流：50mA（僅針對EM9160L） ● 工作溫度：-10℃至 60℃；工業級(-40℃至 80℃)可選 ● 模塊外形尺寸：74mm×53mm ● 2個36芯堅固IDC雙排插針(0.1”)對稱分布于模塊的兩側 |
● 選購指南
產品型號 | CPU（主頻） | 工作電流 / 待機功耗 |
EM9160 | AT91SAM9260(200MHz) | 235mA |
EM9160L | AT91SAM9G20(400MHz) | 120mA / 50mA |
EM9460 | AT91SAM9260(200MHz) | 235mA |
EM9460為EM9160的精簡版，區別如下：
（1）EM9460內存為32MB，EM9160內存為64MB
?。?）EM9460不支持MicroSD卡插座
● 替換型號
EM9180工控主板
EM9180與EM9161引腳100%兼容，功能100%兼容，參數區別如下表：
| 指標 | EM9160 | EM9180 |
| CPU | Atmel AT91SAM9260(ARM9) | NXP i.MX6UL(Crotex-A7) |
| 主頻 | 200MHz | 528MHz |
| 內存 | 64MB/32MB(EM9460) | 256MB |
| FLASH | 64MB NandFlash | 256MB NandFlash |
| USB HOST | 1(可支持2路) | 1(可支持2路) |
| 網絡 | 1路10M/100M以太網 | 1路10M/100M以太網 |
| 串口 | 6路高速串口 | 6路高速串口 |
| 板載SD卡 | √ | √ |
| 精簡ISA總線 | √ | √ |
| 操作系統 | Linux-2.6.30 | Linux-4.1.6 |
| 其他功能接口 | USB_OTG、I2C、SPI、16位GPIO、單色屏接口 | USB_OTG、I2C、SPI、16位GPIO、單色屏接口 |
● 工控主板訂購信息
WinCE版
型號 | 功能簡介 | 1+ | 10+ | 100+ |
EM9160 | 標準版 | ￥490 / 片 | ￥450 / 片 | ￥350 / 片 |
開發評估底板 | 可單獨采購該底板 | ￥140 / 片 | ||
Linux版
型號 | 功能簡介 | 1+ | 10+ | 100+ |
EM9160 | 標準版 | ￥490 / 片 | ￥410 / 片 | ￥320 / 片 |
EM9460 | EM9160精簡版 | ￥390 / 片 | ￥330 / 片 | ￥270 / 片 |
EM9180 | EM9160升級版 | ￥490 / 片 | ￥410 / 片 | ￥320 / 片 |
開發評估底板 | 可單獨采購該底板 | ￥140 / 片 | ||
1、EM9160的CN2信號管腳中，精簡ISA擴展總線的信號被分成兩部分，一部分是5V TTL電平，一部分是3.3V TTL電平，這主要是為了實現EM9160直接連接LCD?？蛻粢部梢赃x擇全3.3V LVTTL信號的精簡ISA總線配置。如需這種配置的主板，請在購買時向英創聲明，該版本型號為EM9160 V9.2。
2、EM9460為EM9160的精簡版，區別如下：（1）EM9460內存為32MB，EM9160內存為64MB；（2）EM9460不支持MicroSD卡插座。
注：1、以上報價均為企業一般納稅人含稅價
2、EM9180僅供EM9160的批量老客戶升級換代，不建議新客戶采購
3、EM9180與EM9160引腳100%兼容，功能100%兼容，參數區別如下表
| 指標 | EM9160 | EM9180 |
| CPU | Atmel AT91SAM9260(ARM9) | NXP i.MX6ULL(Crotex-A7) |
| 主頻 | 200MHz | 528MHz |
| 內存 | 64MB/32MB(EM9460) | 256MB |
| FLASH | 64MB NandFlash | 128MB NandFlash |
| USB HOST | 1(可支持2路) | 1(可支持2路) |
| 網絡 | 1路10M/100M以太網 | 1路10M/100M以太網 |
| 串口 | 6路高速串口 | 6路高速串口 |
| 板載SD卡 | √ | √ |
| 精簡ISA總線 | √ | √ |
| 操作系統 | Linux-2.6.30 | Linux-4.1.6 |
| 其他功能接口 | USB_OTG、I2C、SPI、16位GPIO、單色屏接口 | USB_OTG、I2C、SPI、16位GPIO、單色屏接口 |
