產品介紹
JDA901工控機應用底板是英創公司基于ESMARC工控主板設計的、面向1U工控機機箱的嵌入式工控機系統應用底板。主要以網絡接口、串口、CAN、I/O等資源為主，支持3G/4G通訊模塊。JDA901工控機應用底板的機械尺寸為300mm x 140mm，在應用底板中分布了6個3.2mm的安裝固定孔，方便與機殼固定安裝，其中靠板連接器一邊的固定孔連接安全接地點。JDA901工控機應用底板還配有專用的LED指示燈專用板，可以簡單地指示串口、CAN、I/O以及以太網的工作狀態。
JDA901工控機應用底板的主要接口
● 基本網口配置：1路1000M網口 + 1路100Mbps網口
● 支持4路100M網口擴展（ETA8152）
● 1xSD卡座
● 1個mini PCI-e插座，支持USB接口的GPRS/4G通訊模塊
● 2路USB接口
● 1路用戶串口終端，mini USB-AB插座引出
● 6路通用串口，RS232/RS485支持
● 2路CAN總線
● 1路IRIG-B校時端口，RS485總線接入
● 4路空觸點輸出
● 4路空觸點輸入
● RTC后備電池座，支持CR2032電池
● DC5V直流電源供電

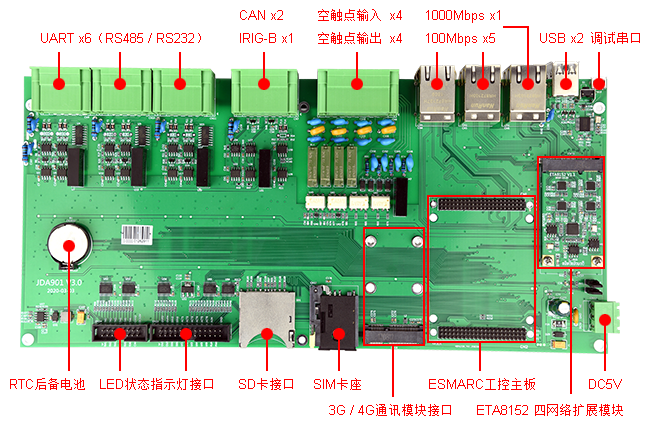

工控機底板正面視圖
JDA901 + 英創工控主板
LED狀態指示板

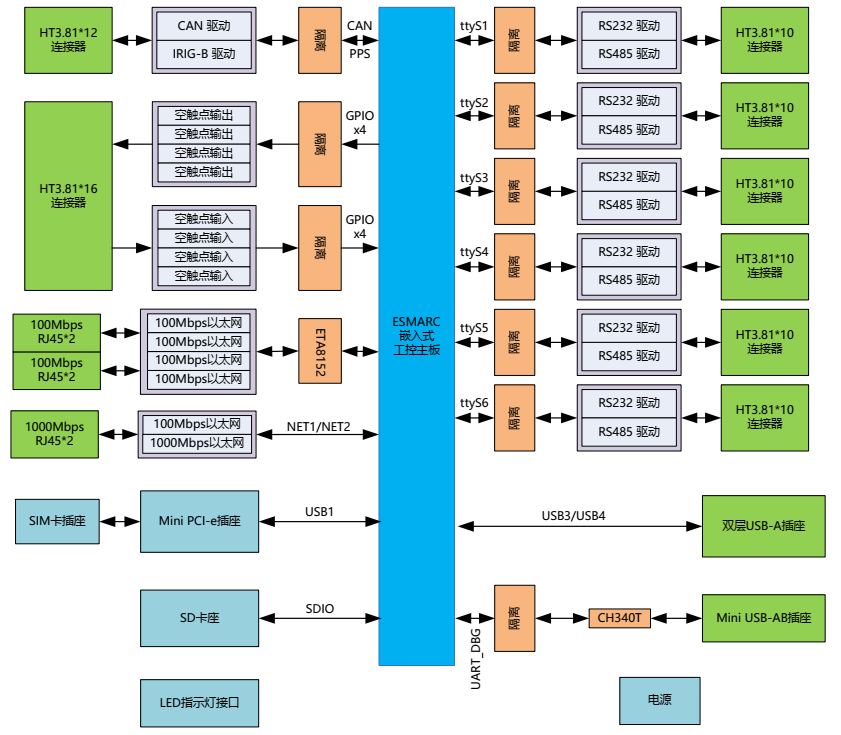

功能結構圖

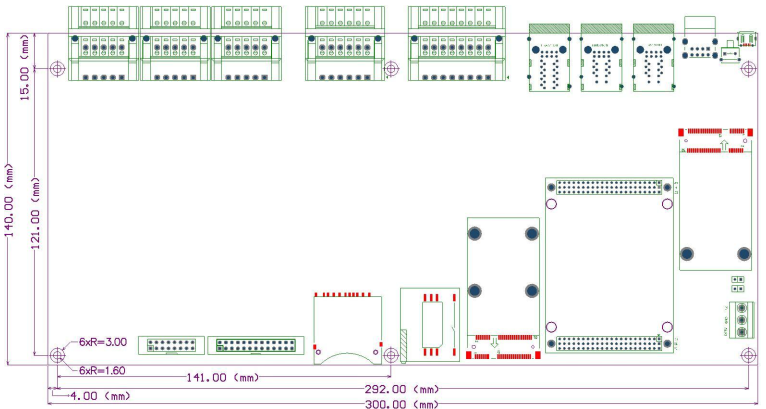

機械尺寸圖

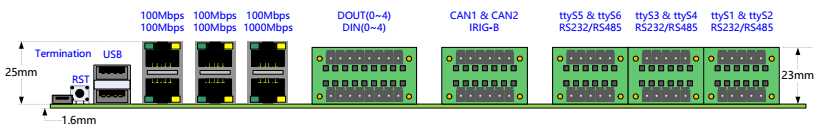

正面板結構圖
訂購信息
應用底板與配件
型號 | 功能簡介 | 1+ | 10+ |
JDA901-MB1 V3.1 | JDA901通訊管理機應用底板 | ￥900 / 片 | ￥800 / 片 |
JDA901-LED1 | JDA901 LED前面板模塊 | ￥60 / 片 | ￥50 / 片 |
ETA8152 | 4路100M 網口擴展模塊 | ￥200 / 片 | ￥180 / 片 |
注：1、以上報價均為企業一般納稅人含稅價
2、與JDA901搭配的工控主板均只能使用Linux操作系統
